Arcade Cabinet - Gehäuse

Auf der Suche nach einem Bauplan für das Gehäuse (Cabinet) stieß ich auf die Seite von Rasmus Kønig Sørensen, der freundlicherweise die Zeichnungen für seine Cabinets zur Verfügung stellt. Diese sollten in leicht abgewandelter Form die Grundlage für mein Projekt sein. Ich habe das Cabinet 10 cm größer geplant, es wird etwa 1,76 Meter hoch. Bei den Holzarbeiten hilft mir mein Vater - er hat definitiv die besseren Erfahrungen damit und zudem können wir seine gut ausgestattete Werkstatt benutzen - an dieser Stelle schon mal vielen Dank dafür!

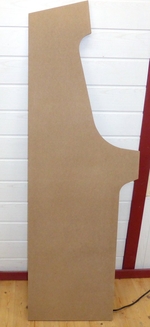

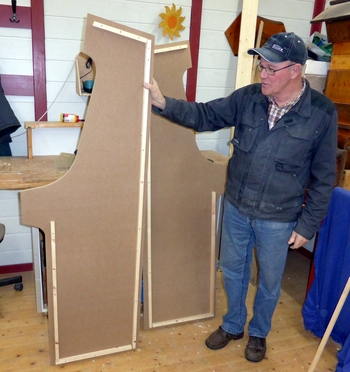

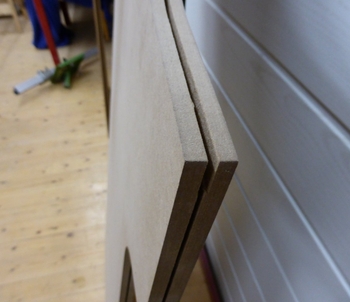

Für die Seitenteile nehmen wir 19mm MDF-Platten. Da wir keine Oberfräse haben, um die umlaufende Nut für die Stegkante (T-Mold) zu fräsen, hat ein guter Bekannter (Danke, HGO!) diese nach Zeichnung in einer Tischlerei gefertigt und die Nut gefräst. Auf die Seitenteile haben wir Leisten angebracht, die im Anschluss die Rückwand, den Boden und das Oberteil halten werden. Hierbei ist darauf zu achten, dass alle Holzteile, dazu gehören auch die Leisten, zusätzlich mit Holzleim verleimt werden. Rückwand, Boden, Oberteil und die vorderen Gehäuseteile bestehen übrigens aus Birkensperrholz (15mm dick, wasserfest verleimt), da dieses etwas leichter als das MDF-Material ist.

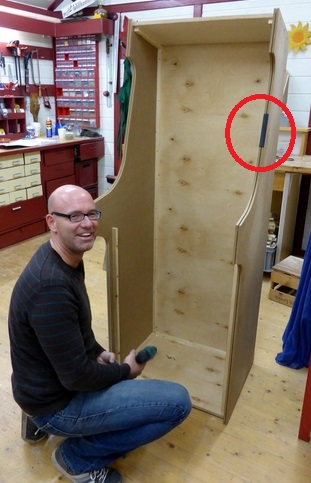

Das Grundgerüst steht bereits am ersten Abend und endlich bekomme ich ein Gefühl für die Ausmaße des Spielautomaten :)

Kommentare aus meinem alten Blog

Die folgenden Kommentare wurden am 21. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.

Martin · Mittwoch, 11. Januar 2017

Hi, folgende Frage: welche Maße hatten deine Montageleisten? 10x10mm oder 20x20mm?
Gruß
Martin

Jan · Mittwoch, 11. Januar 2017

Hallo Martin, die Leisten sind 20x20mm dick.

Dennis · Dienstag, 26. September 2017

Hallo! Wollte mal fragen, wieviel du von dem T-Mold verwendet hast? In Meter….

Jan · Dienstag, 26. September 2017

Ich bin mir nicht mehr ganz sicher, aber mit 6 Meter müsstest Du locker hinkommen. Ich hatte seinerzeit bei t-molding.com 40 Fuss (ungefähr 12 Meter) bestellt, was viel zu viel war. Den Rest konnte ich später zum Glück noch verkaufen.

Achim · Samstag, 24. Februar 2018

Wie kommst du denn auf 6 Meter? Alleine schon wenn der rechteckige Kasten 175 cm hoch und 50 cm tief ist (also ohne Rundungen und Aussparungen etc.) sind wir doch schon bei 4,5 Meter pro Seite also 9 Meter insgesamt…

Jan · Sonntag, 25. Februar 2018

Hallo Achim, ich habe nur die vorderen zwei vertikalen Kanten mit T-Mold umrandet, also passt das schon ;)

Achim · Montag, 26. Februar 2018

Achso, dann hab ich mich versehen. Auf dem Bild (https://klomp.de/images/arcade/escuco9.jpg (intern – Pfad anpassen)) siehts so aus als ob das rundum ginge. Bin auch gerade dabei T-Molding zu bestellen, werde aber wohl abwarten bis die Seitenwände fertig geschnitten sind damit ich genau messen kann wie viel ich brauche.
Danke jedenfalls schon mal für die vielen Anregungen

W71@gmx.at · Dienstag, 11. Dezember 2018

Hallo kannst du mir bitte die Maße schicken
Mit freundlichen Grüßen Werner

Jan · Mittwoch, 12. Dezember 2018

Hallo Werner, die Maße findest Du hier: http://www.koenigs.dk/mame/eng/draw.htm
Ich habe das Cabinet jedoch 10 cm höher gebaut, dann steht man etwas angenehmer davor.

Marcel · Sonntag, 28. Mai 2023

Hey Jan, ich bin selber auf der suche nach den Maßen und bin auf euer Cabinet gestoßen. Leider ist die Seite down.. habt ihr die Maße evt. noch? Lg Marcel

Jan · Montag, 29. Mai 2023

Oops! Tatsächlich, da ist jetzt ein Restaurant drauf.
Ich habe die Maße als PDF - wenn Du möchtest, sende mir eine Mail und ich schicke es Dir. Möchte es nicht offiziell hier veröffentlichen, da ich nicht die Rechte daran besitze.

krullinde · Mittwoch, 07. Juni 2023

Hallo Jan,

kannst Du mir die Maße als PDF auch per Mail schicken?

Jan · Mittwoch, 07. Juni 2023

Habe Deine Mail bekommen - die Dateien sind an Dich raus.

Eric · Sonntag, 25. Juni 2023

qHey. Kannst du mir die dateien vllt auch schicken? Vielen dank

Jan · Montag, 26. Juni 2023

Sind gerade an Dich raus.

Raimund · Freitag, 22. September 2023

Hallo Jan, danke für deine tolle Beschreibung. Kannst du mir die Zeichnungen bitte auch schicken bitte? Das wäre total super.

Jan · Freitag, 22. September 2023

Gerne, bitte schicke mir dafür kurz Deine Mailadresse.

Sebastian · Sonntag, 22. Oktober 2023

Hi,
könntest du mir die Datei ebenfalls schicken?

Jan · Sonntag, 22. Oktober 2023

Das kann ich, aber dafür benötige ich Deine Mailadresse: https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Uwe Braun · Mittwoch, 11. September 2024

Hi Jan.
Ich hätte die auch gerne.
Kannst du mir die Maße auch schicken?

VG
Uwe

Jan · Mittwoch, 11. September 2024

Uwe, Mail ist an Dich raus.

Mr.Tee · Montag, 15. Januar 2024

HalliHALLOOOO,
erstmal danke für die Tolle Doku
Kannst du mir die Maße und sonstiges dazu schicken, bitte ?

Jan · Montag, 15. Januar 2024

Kann ich, bitte sende mir Deine Mailadresse: https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Julian · Montag, 26. Juli 2021

Hallo Jan, hst du nur der obere Bereich +10cm gestreckt oder ist das Keyboard schon +10cm höher.
Sprich ca.110cm?
Vielen Dank
SG Julian

Jan · Montag, 26. Juli 2021

Hi Julian, ich habe den unteren Bereich um 10 cm gestreckt, sodass auch das Control Panel schon höher kommt.

Julian · Montag, 26. Juli 2021

Super vielen Dank. Findest du die Höhe so passend oder würdest du es beim nächsten Kabinet anderst machen? SG

Jan · Montag, 26. Juli 2021

Nee, die Entscheidung war richtig so. Alle meine Bekannten und ich konnten so bestens das Panel bedienen.

Jens · Freitag, 18. Februar 2022

Also in der Vorlage von unten (den Beinen) einfach 10 cm dazu richtig?

Jan · Freitag, 18. Februar 2022

Genau so. Dadurch kommt das ganze Cab inklusive des Control Panel 10 cm höher, als in Königs Vorlage. Für uns passte es so immer perfekt.

Kevin · Montag, 27. September 2021

Hi ich hab mal ne frage wie weit bist du mit die montageholzleisten hineingegangen?! LgLevin

Jan · Montag, 27. September 2021

Hallo Kevin, das müssten etwa 2 cm gewesen sein.
Schöne Grüße
Jan

Kevin · Montag, 27. September 2021

Ok danke für die schnelle Antwort! Schönen Tag noch ?

Kevin · Montag, 04. Oktober 2021

Hi Jan wollte nochmal fragen ob die Breite optimal ist für 2 Erwachsene Leute LG

Jan · Montag, 04. Oktober 2021

Ja, das passt prima so. Haben schon etliche Stunden zu zweit davor gezockt ;)

Kevin · Dienstag, 05. Oktober 2021

Hi Jan danke für die Info! Eine Frage hätte ich noch wie hast du am bestendie arcade buttons gesetzt bei deinem control panel mittig oder eher weiter oben?! LG Kevin

Jan · Dienstag, 05. Oktober 2021

Ich habe mich da weitestgehend an die Vorgaben von Koenigs gehalten:
https://klomp.de/index.php/arcade-cabinet-selber-bauen/11-arcade-cabinet-control-panel (intern – Pfad anpassen)
Mir reichten allerdings 3 anstatt 6 Buttons pro Spieler.

Jens · Dienstag, 15. Februar 2022

Hey also ich habe ne Frage für die nut- also die Seitenteil sind 19 mdf Platten und in die 19 mm wird dann eine gerade nut gefräst richtig? Wie tief war deine nut und welches t–Mold hast du benutzt und wo gekauft?

Jan · Dienstag, 15. Februar 2022

Hi Jens!
Ich habe das T-Mold hier bestellt: https://www.t-molding.com/
Dort findest Du verschiedene Größen inklusive der Maße, also auch in 19 mm Breite, passend zu den 19 mm MDF-Platten. Die Nut wird einfach gerade und mittig gefräst, etwa 8 mm tief.
Normalerweise brauchst Du nicht mehr als 20 Fuß, also etwa 6 Meter.

Jens · Freitag, 18. Februar 2022

Passt das für die 19 mm MDF?
https://www.t-molding.com/3-4in-chrome-t-molding.html

Jan · Freitag, 18. Februar 2022

Ja, das 3/4tel Zoll passt genau für 19 mm MDF.

Kevin · Montag, 13. März 2023

Hi wärst du vielleicht so lieb und könntest mir die Pläne fürs cabinet schicken an mailto:heuschneiderkevin@gmail.com wäere dir sehr dankbar lg Kevin

Jan · Montag, 13. März 2023

Hallo Kevin, ich habe die Maße von Koenig weitestgehend übernommen. Du findest die Pläne als PDF und für Autocad hier: https://estherkoenig.dk/mame/eng/draw.htm

Ich habe lediglich das Cab 10 cm höher gebaut, das passte für mich etwas besser.

Kevin · Sonntag, 19. März 2023

Hallo Jan🖐️✌️ wie weit bist du mit der vordere leiste hoch gegangen ?! Wünsch dir einen wunderschönen Sonntag LG Kevin

Dirk090470@aol.com · Sonntag, 19. März 2023

Hallo,
Da mich das Thema Arcade Automat schon länger beschäftigt und ich es endlich umsetzen möchte hoffe ich das du den Bauplan gespeichert hast Da die Seite mit den Maßen leider Down ist. Oder sonst wer der das liest 😀. Suche noch eine Seite für eventuelle Folien die man auf den Automaten kleben kann im 80’ Jahre Style. Vielen Dank schonmal und Grüße Dirk

Mark · Sonntag, 11. Juni 2023

Hallo Jan,
Super Projekt und meinen vollen Respekt. Auch ich möchte mich diesen Sommer an einem Automaten versuchen und musste feststellen, dass die Seite von Koenig down ist. Wäre es möglich alle Pläne etc. von Dir zu erhalten?

Danke und Grüße,
Mark

Jan · Sonntag, 11. Juni 2023

Hi Mark, das mach ich gerne per Mail, da ich nicht die Rechte an den Dateien besitze.
Vielleicht magst Du mir Deine Mailadresse senden?
https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Hannes · Dienstag, 15. August 2023

Hi Jan. Sieht echt super aus. Könntest du mir bitte ein PDF mit denn Massen zukommen lassen? Würde mir gerne so einen Nachbauen. EMail: mailto:gesslbauerhannes1@gmail.com. LG

Matthias · Dienstag, 26. September 2023

Hi könntest du mir bitte auch die maße schicken ?
mailto:Matthias_kaess@web.de

Jan · Dienstag, 26. September 2023

Ist an Dich raus.
Grüße!

Raimund · Dienstag, 26. September 2023

Hi, könntest du mir die Maße auch zusenden bitte?

Jan · Dienstag, 26. September 2023

Klar, wenn Du mir Deine Mailadresse schickst: https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Björn · Dienstag, 17. Oktober 2023

Moin Jan.
Kannst du mir auch die Maße zusenden? ;) mailto:ravidel@gmx.net
Beste Grüße
Björn

Jan · Dienstag, 17. Oktober 2023

Hi Björn, Mail ist an Dich raus.
Schöne Grüße
Jan

Tina · Dienstag, 12. Dezember 2023

Hi Jan, wir planen in den XMAS-Ferien einen Arcade zu bauen und sind auf Deine tolle Seite gestossen. Könntest uns auch Deine Pläne mit Massen zustellen? Und wo kauft man am besten diese Folien zum verzieren? Vielen Dank und Grüsse aus der Schweiz, Tina

Jan · Dienstag, 12. Dezember 2023

Hi Tina, schicke mir am besten Deine Mailadresse, dann gehen dahin die Pläne raus.
https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Die Folien habe ich hier lokal bei einem Grafikunternehmen drucken lassen. Vielleicht findest Du bei Dir in der Nähe auch eine Firma.
Ansonsten gibt es im Internet auch Druckdienstleister, die Decals nach Vorlage drucken.

Fernando · Samstag, 20. Januar 2024

Excelente trabalho meu amigo, poderia me enviar os planos por favor?
mailto:fernandoacs1988@gmail.com

Jan · Samstag, 20. Januar 2024

Hi Fernando, I’ve sent you a mail with the files.
Cheers, Jan

Richie Schwarz · Freitag, 26. Januar 2024

Mr.Tee wrote:HalliHALLOOOO,
erstmal danke für die Tolle Doku
ich hätte gerne die Schnittpläne für das Cabinet, ist das möglich?
lg Richie
Kannst du mir die Maße und sonstiges dazu schicken, bitte ?

Jan · Samstag, 27. Januar 2024

Hi Richie, Mail ist an Dich raus!

ernest7975@gmail.com · Donnerstag, 15. Februar 2024

Hallo Jan,
Könntest du mir auch deine Pläne mit Massen zustellen?

mailto:ernest7975@gmail.com

Vielen dank im Voraus

LG Ernest

Marcus · Mittwoch, 27. März 2024

Hallo,
tolles Projekt.
Ich hätte großes Interesse an den Schnittplänen.

Jan · Mittwoch, 27. März 2024

Gerne. Schickst Du mir Deine Mailadresse?

Jan · Mittwoch, 27. März 2024

Ich sehe gerade, die Seite von Koenig ist unter einer anderen URL wieder verfügbar - Du findest die Zeichnungen nun hier:
https://estherkoenig.dk/mame/eng/draw.htm

Oliver Suwito · Freitag, 17. Mai 2024

Hallo Jan,
ich würde auch gerne die Schnittpläne gesendet bekommen. Das Design des Cabinets ist wunderschön. Wirklich toll gelungen.
Beste Wünsche,
Oliver

Jan · Freitag, 17. Mai 2024

Hallo Oliver, sende mir doch bitte kurz Deine Mailadresse:
https://klomp.de/index.php/kontakt (intern – Pfad anpassen)
