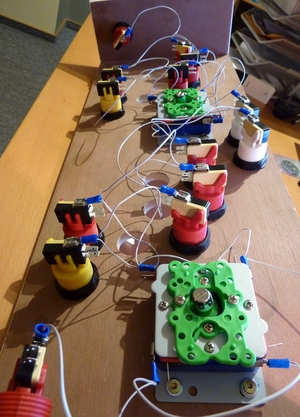

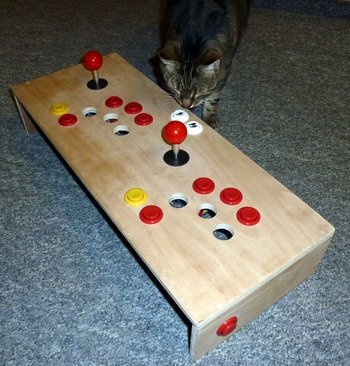

Um die Anordnung der Joysticks und der Buttons zu testen und die Oberfläche auf dem PC zu programmieren habe ich mir provisorisch ein Control Panel gebaut. Hierauf sind ein One- und Two-Player-Button, pro Spieler 4 Action-Buttons sowie 4 Option-Buttons enthalten. Ursprünglich (und in dem Design von Kønig Sørensen enthalten) stehen pro Spieler 7 Action-Buttons zur Verfügung, das war mir jedoch zuviel. Joysticks und Buttons habe ich bei arcadeshop.de bestellt. Die Verdrahtung auf der Rückseite geschieht mit Kabelschuhen - die Kontakte werden jeweils mit der I-PAC Platine von Ultimarc verbunden, welche wiederum per USB an den PC angeschlossen wird. Das I-PAC setzt die Button- und Joystick-Signale in normale Tastaturbefehle um (z.B. Joystick hoch = Pfeiltaste hoch) und die Tastatureingaben werden wiederum von dem Spiele-Emulator umgesetzt.

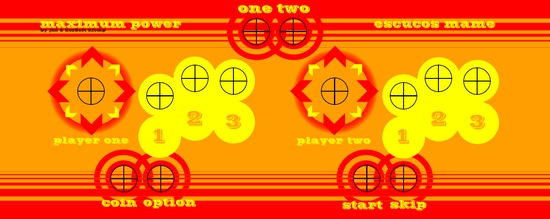

Die Konsole ist 60 cm breit, was der Breite des Spielautomaten entspricht. Somit haben auch 2 Spieler bequem nebeneinander Platz. Das Design des Panels habe ich von Kønig Sørensen auf meine Bedürfnisse angepasst. escuco ist mein Nickname in etlichen Online-Portalen, daher wird die Spielkiste später “escucos mame” heißen.
Natürlich konnte ich nicht umhin, mit dem Testboard das eine oder andere Spiel vorab anzutesten, Commando und Tetris lassen grüßen ;)
Kommentare aus meinem alten Blog
Die folgenden Kommentare wurden am 22. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.
Janzik · Samstag, 30. Juli 2016
wie dick ist dein Controll Panel gewesen? Ich habe 19mm MDF und ich glaube mein JOystick verliert da etwas an länge :/
Jan · Samstag, 30. Juli 2016
Hi Janzik, das Panel ist 12 mm dick. 19 mm geht sicher auch, aber Du hast recht, da fühlen sich die Bewegungen der Joysticks eventuell etwas anders an.
Lect@r · Montag, 19. September 2016
Gibt es einen Plan wie ich das alles verlöte??? ?
Jan · Montag, 19. September 2016
Leider nein. Das ergibt sich aber alles beim Anschluss an die i-Pac Platine. Hier findest Du weitere Infos: https://www.ultimarc.com/ipac1.html
Jens · Freitag, 18. Februar 2022
Welche I pac Platine hast du genommen damals? Ist es möglich die i pac Platine auch mit nem jamma zu betreiben?
Jan · Freitag, 18. Februar 2022
Ah, ich sehe gerade, mein Modell gibt es inzwischen nicht mehr - das hier scheint der Nachfolger zu sein: https://www.ultimarc.com/control-interfaces/i-pacs/i-pac2/
Für Jamma brauchst Du scheinbar das Jpac, aber damit kenne ich mich nicht aus:
https://www.ultimarc.com/control-interfaces/j-pac-en/
Anonymous · Montag, 10. Oktober 2016
Hi Jan. Für welche Marke an Taster und Joystick hast Du dich entschieden?
Grüße TomJan · Montag, 10. Oktober 2016
Hi Tom! Ich hatte ein recht günstiges Komplett-Set bei ebay gekauft, ähnlich wie das hier (vom selben Anbieter):
http://www.ebay.de/itm/Arcade-Set-3-mit-1-Joystick-2-4-8-Wege-6-Taster-Mame-Automat-Jamma-Kit-/351252892153
Gibt sicher besseres, aber Joysticks sowie Buttons haben ihre Dienste immer einwandfrei verrichtet.
Lect@r · Dienstag, 25. Oktober 2016
Hey Jan sach mal wie
gross hast du dein Controlpanel gemacht ?? 60x?
Kann ich auf den Zeichnungen auch nicht finden ?? :-(Jan · Mittwoch, 26. Oktober 2016
Das waren etwa 600 x 240 mm…
Jens · Freitag, 18. Februar 2022
Wie breit waren die lochbohrungen für die Knöpfe du du verlinkt hattest?
Jan · Freitag, 18. Februar 2022
Soweit ich mich erinnere, hatte das Gewinde der Buttons einen Durchmesser von 27,5 mm. Ich habe vermutlich 28 mm gebohrt.
An Deiner Stelle würde ich schauen, welchen Durchmesser die Buttons haben, die Du verwenden möchtest.
