Arcade Cabinet - Endlich fertig!

Hier das letzte Update mit Fotos des fertigen Cabinet! Die lackierte Monitorabdeckung ist eingebaut und das T-Mold (Stegkante) ist in die Nut der Seitenteile gelegt. Orange war eine gute Wahl, die Farbe passt zum Artwork. Das Cab hat einen schönen Platz bei uns im Wohnzimmer bekommen, die Tapete haben wir dafür extra etwas angepasst 😉

Résumé: Bau und Konfiguration des Arcade Videospielautomaten haben sehr viel Spaß gemacht und ich habe einiges gelernt. Es gibt nur wenige Dinge, die ich beim nächsten Mal etwas anders machen würde.

Vielen Dank an alle, die mich bei diesem Projekt unterstützt haben!

Da immer wieder danach gefragt wird, hier eine kurze Zusammenfassung der angefallenen Kosten:

In der Aufstellung fehlt der PC, den ich noch ungebraucht in der Ecke stehen hatte. Der Gebrauchtpreis liegt aktuell bei schätzungsweise 150,- Euro.

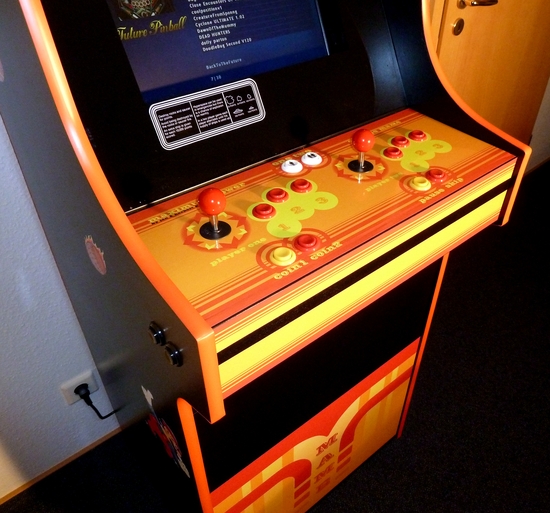

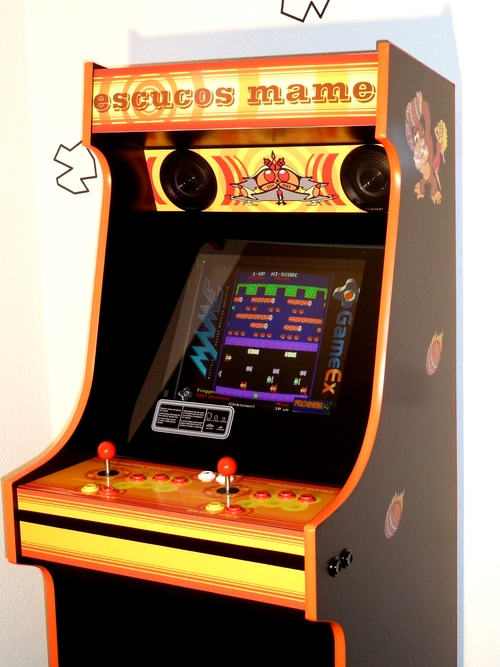

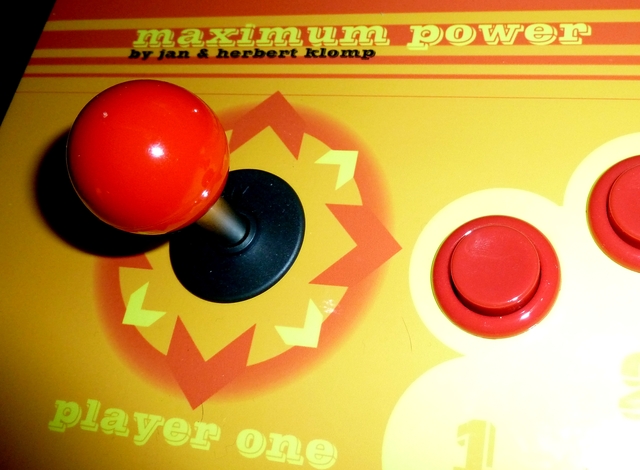

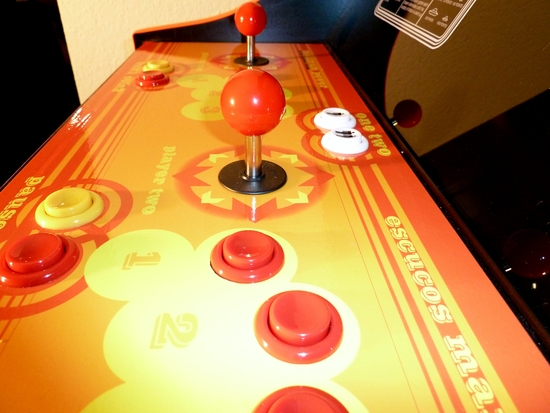

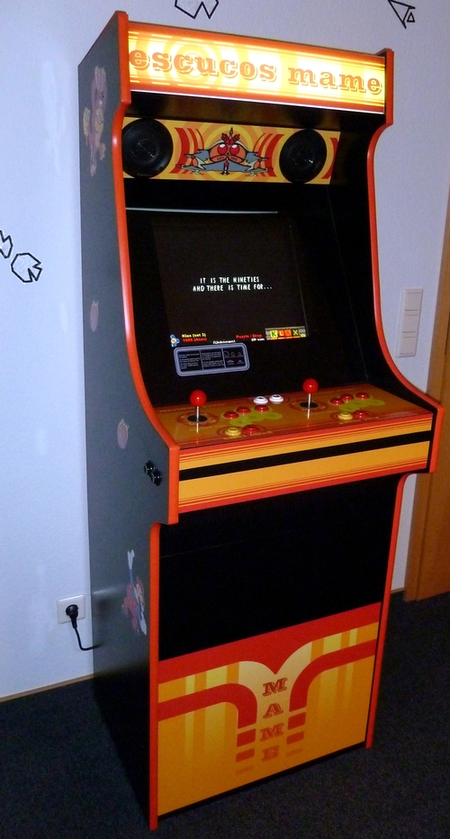

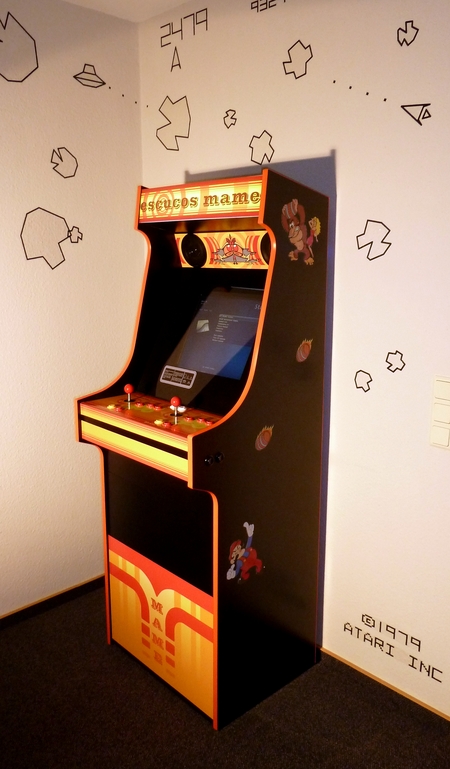

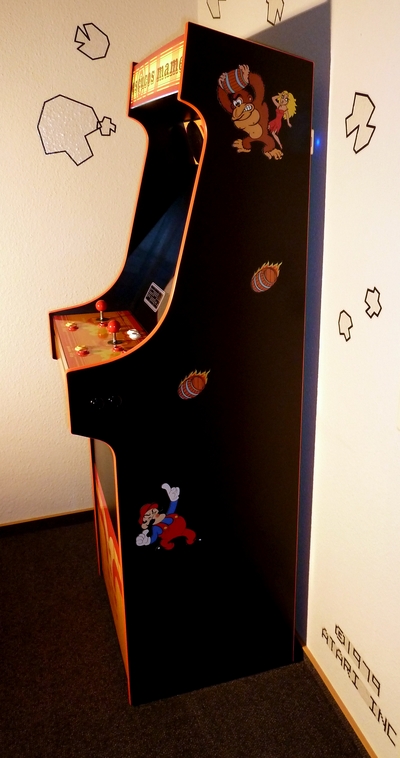

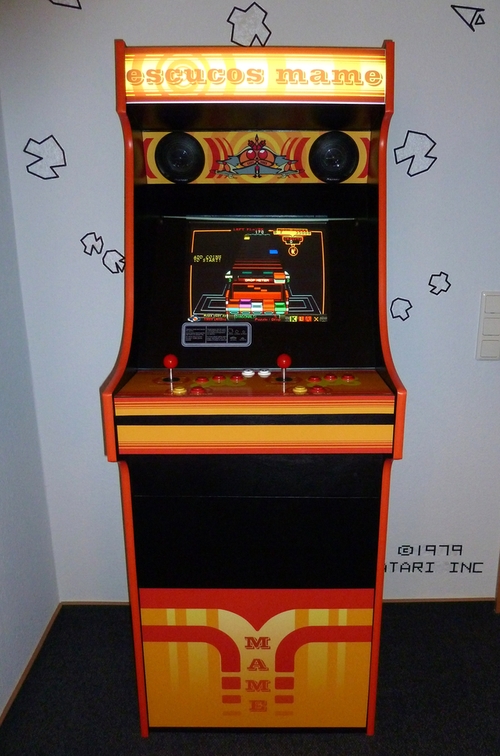

Aber genug der unwichtigen Zahlen - hier nun die Fotos des fertigen Cabs:

Kommentare aus meinem alten Blog

Die folgenden Kommentare wurden am 23. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.

Anonymous · Samstag, 29. März 2014

WOW!… Hab schon gespannt auf ein update gewartet. Dein Automat ist RICHTIG GUT (!!!) geworden. Wünschte meiner wäre soweit. Man sieht dass Du viel Arbeit reingesteckt hast. Und um so schöner dann an einem frühen Sonntag morgen mit ’nem Kaffe oder Tee in’s Wohnzimmer zu kommen und die Kiste dastehen zu haben. Oh man, ich schwelge in Kindheitsträumen…. :). Grüsse aus Stuttgart. :)DADO

adssda · Sonntag, 07. September 2014

bau die selbe maschine. Danke für den Post!

Björn · Samstag, 20. September 2014

respekt -könntest du den bauplan online stellen ?

Jan · Samstag, 20. September 2014

Du findest die Baupläne auf der Homepage von Ramsmus Sörensen, ich habe die Seite hier verlinkt:
http://www.klomp.de/index.php/arcade-cabinet-selber-bauen/10-arcade-cabinet-selbstbauprojekt (intern – Pfad anpassen)

Marco · Sonntag, 27. August 2023

Hi, ich möchte mir auch so ein schönes Cabinet bauen. Hast du zufällig noch die Baupläne? Die Seite ist leider nicht mehr auffindbar.

Jan · Sonntag, 27. August 2023

Hi Marco, vielleicht sendest Du mir Deine Mailadresse, dann schicke ich dir die Pläne per Mail. Ich mag sie ungern hier online stellen, da die Rechte daran nicht bei mir liegen. Hier erreichst Du mich:
https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Nico · Dienstag, 14. Oktober 2014

Hi Jan,

mit Begeisterung habe ich auf Deiner HP die Anleitung zum Bau eines Arcade Cabinets gelesen und beschlossen, mir auch so ein Teil zu bauen :D.

Ich habe ein paar Fragen und würde mich sehr freuen, wenn Du diese beantworten könntest:

1.) Ich vermute, dass Du von T-Molding.com die 3/4" Moldings verwendet hast. Dementsprechend beträgt die Nut in den Seitenteilen ca. 1,6 mm (bzw. 1/16") ?? http://www.t-molding.com/store/product.php?productid=5&cat=0&page=&featured=Y

2.) Wie hast Du das Plexi Marquee und das Bezel befestigt? Sind diese auf die Holzleisten geklebt worden? Ich habe auf Deinen Bildern nirgends Bohrungen/Schrauben o.ä. gesehen.

3.) Befindet sich über dem Aufkleber des Bedienpanels noch eine Plexiglasplatte (http://www.klomp.de/images/arcade/escuco4.jpg (intern – Pfad anpassen)) oder liegen die Hände beim Daddeln quasi direkt auf dem Aufkleber auf?

Viele Grüße aus Bremen,

Nico

Jan · Mittwoch, 15. Oktober 2014

Hallo Nico! ;)

Zu Deinen Fragen:

1) Richtig, ich habe das 3/4’’ Molding verwendet und die Nut ist etwa 1,6 mm breit - bzw. bei mir wurde sie streckenweise etwas zu breit, aber die Stellen konnte ich mit Pattex perfekt fixieren. Bei dem Design von Sörensen war es an den Seitenteilen etwas knifflig, da bei ihm kein Molding vorgesehen war. Daher würde ich beim nächsten Mal die Ecken an den Seitenteilen abrunden, damit das Molding nicht um 90 Grad Ecken gelegt werden muss. Nur so als Tipp.

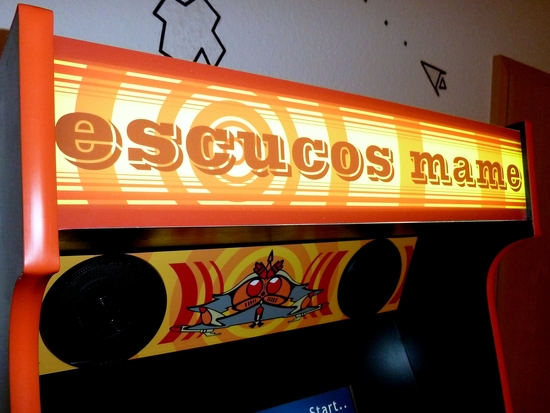

2) Das Marquee ist nur gesteckt - ich konnte es so zwischen die Seitenteile drücken und es passte fest hinein ohne weitere Fixierung. Eigentlich hatte ich zum Befestigen schöne Linsenschrauben geplant, aber dazu bin ich nicht mehr gekommen, weil es auch so ging ;)

Das Bezel klemmt oben direkt unter dem Brett für die Lautsprecher (siehe http://www.klomp.de/images/arcade/cabinet-mit-cp-und-speaker.jpg (intern – Pfad anpassen)) und unten an einer 3 mm hohen Kunststoffleiste, die ich schwarz lackiert und auf das Controlpanel geschraubt habe (siehe http://www.klomp.de/images/arcade/escuco19.jpg (intern – Pfad anpassen)). Rechts und links an den Seitenteilen sind zwei kleine Holzleisten, auf denen das Bezel ebenfalls aufliegt, damit es nicht durch hängt. Auch das Bezel ist nicht geschraubt, ich musste es zum Einsetzen unter Spannung etwas krümmen, damit es zwischen Lautsprecher und Leiste passte, dort sitzt es jetzt richtig fest ohne eine einzige Schraube.

3) Ursprünglich war eine Plexiglas-Platte geplant. Ich hatte aber Probleme, dieses mit dem Holzpanel stimmig zu bekommen und habe das dann verworfen. Der Aufkleber für das Control-Panel ist sehr stabil (Info zur Folie von der Druckfirma: Digitaldruck PVC Folie Premium P Gloss
Permanentkleber grau haltbarkeit >5 Jahre, Hochleistungsfolie mit Schutzlaminat überzogen für Wetterfestigkeit und UV-Beständigkeit, zertifiziert nach M1). Auch nach vielen Stunden Daddelei zeigt die Folie keinerlei Abrieb. Auch im Arcadezentrum hat man mir empfohlen, kein Plexiglas auf dem CP zu verwenden. Würde ich jederzeit wieder so machen.

Viel Erfolg mit Deinem Projekt!

Anonymous · Mittwoch, 15. Oktober 2014

Super, vielen Dank für die ausführliche Beschreibung. Ich werden mich ersteinmal um den technischen Part kümmern (Buttons, IPAC, Rechner etc.). Wenn das funzt, geht´s an´s werkeln :)

Micha · Dienstag, 18. November 2014

Danke für diesen Beitrag!!! Ich bin schon ewig - mal mehr mal weniger intensiv - auf der Suche nach einer Lösung für mein Konsolen-Problem ;)
Ich habe hier über 60 Videospielkonsolen zu stehen und wollte mir ein Arcade-Gehäuse für die alten Nintendo-Sega und Atari Geräte besorgen. Aber das ist fast ein Ding der Unmöglichkeit. Entweder stimmt der Preis oder der Zustand nicht. Die Konsolen sollen in einem Arcade untergebracht werden, um dann bei Bedarf entweder das alte Master, Mega Drive, NES oder SNES spielen zu können. Jetzt habe ich eine Idee dazu, mal schauen, ob die sich umsetzen lässt?

Nico · Samstag, 28. März 2015

Hi Jan, wollte mal ein kurzes Update geben. Das Cabinet steht. Bekommst noch ein Bild wenn alles fertig ist :) Gruß, Nico

http://fs1.directupload.net/images/150328/temp/iqmkkgsj.jpg

Jan · Sonntag, 29. März 2015

Hallo Nico, dass sieht doch schon richtig gut aus! Auch das Atari-Design gefällt mir sehr.
Viel Erfolg weiterhin!
Jan

Wilsor · Dienstag, 02. Juni 2015

Nur ne kurze Frage, hättest du auf dem CP noch Platz für drei zusätliche actionbuttons (statt bei dir den 1,2,3 Beschriftungen) gehabt, oder wird das dann unten zu voll mit der Verkabelung ? Würde halt gerne auch SNES emulieren, wäre wahrscheinlich bei manchen Spielen doof mit nur 3 Tasten ……

Jan · Dienstag, 02. Juni 2015

Klar, das ursprüngliche Layout von König hat sogar 6 Buttons pro Spieler vorgesehen. Ich hatte diese nur wegrationalisiert. Kabeltechnisch passt das ebenfalls ohne Probleme. Du findest das Layout mit den 6 Buttons hier: http://www.koenigs.dk/mame/eng/draw.htm (siehe Control Panel und Control Panel Artwork).

Nico · Dienstag, 09. Juni 2015

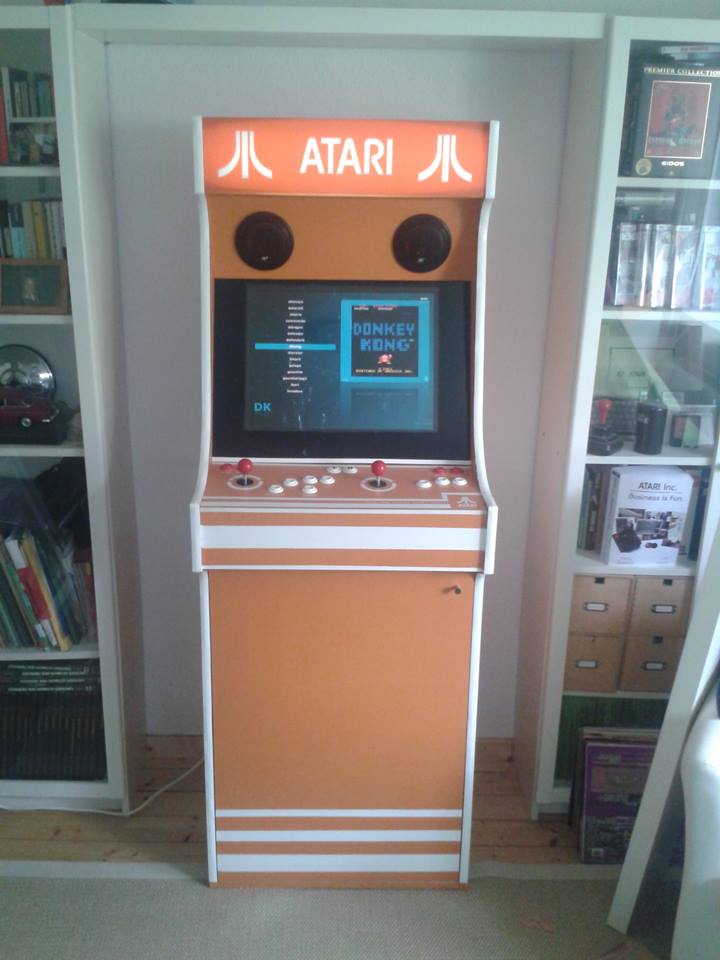

Hi Jan, It´s done:

http://fs1.directupload.net/images/150609/hwchcjg5.jpg

Gruß, Nico

Jan · Dienstag, 09. Juni 2015

Cool! Sieht echt klasse aus! Und Atari geht immer ;)
Was für ein Frontend hast Du installiert? Ist das Mala?

nico · Dienstag, 09. Juni 2015

hi jan,
dankeschön - es war wirklich ein riesenspass diese kiste zu bauen.
das frontend heisst mgalaxy. von allen getesteten frontends war es das einzige, das vernünftig lief - und es ist umsonst.
gruß, nico

Andre · Donnerstag, 30. Juli 2015

Wundervolle Arbeit Jan und Vater :)

Marc · Donnerstag, 20. August 2015

Ein riesiges Kompliment an euch und eure Arbeit! Professioneller hätte der Automat nicht werden können

DjDelicioux · Dienstag, 06. Oktober 2015

Moin Jan,

nochmals großen Respekt! Ich gebe meine Holzarbeiten diese Woche in Auftrag.
Ein paar Fragen habe ich: Welches Holz, vor allem die Dicke, hast du für das Control Panel genommen?
Wo hast du die 10 cm im Vergleich zu der dänischen Lösung draufgeschlagen? Hast du evtl “deine” Zeichnung, bzw. die Maße? 1,65 sind mir persönlich zu klein und ich wollte das ganze ziemlich genauso wie du anfertigen!

Danke schonmal und Grüße aus Steinfurt

@Wilsor: richtiges Profilbild, Brothers to the End!

Jan · Dienstag, 06. Oktober 2015

Das Control Panel besteht aus Sperrholz - bin mir nicht sicher, ob es 10 oder 12 mm dick war.
Die 10 cm habe ich einfach im unteren Bereich draufgeschlagen, sodass alles ab der Ausbuchtung für das Control Panel höher kam. So passte es perfekt und man kann bequem daran stehen.
Eine eigene Zeichnung habe ich dafür leider nicht.

DjDelicioux · Mittwoch, 07. Oktober 2015

Danke dir. Will nicht ausschliessen, dass ich nochmal was fragen muss.

Bis bald!

Djdelicioux · Samstag, 17. Oktober 2015

Hi nico und Jan,

Könntet ihr mir bitte sagen wie ihr das mot dem plexiglas und dem monitor gemacht habt? Nico scheint den monitor angebracht zu haben dann plexi und dann erst farbe oder? Jan du hast den rahmen abgebaut auf dem plexi befestigt und dann lackiert?

Gruß

Jan · Samstag, 17. Oktober 2015

Hi,

ich habe erst den Monitor angebracht (über die ISO-Halterung an einem Brett), damit ich am lose aufgelegten Plexiglas ausmessen konnte, wie ich lackieren muss. Dann Plexiglas raus, abgeklebt und lackiert. Danach Plexiglas eingesetzt und fixiert.
Hilft Dir das weiter?

Gruß,
Jan

Djdelicioux · Samstag, 17. Oktober 2015

Moin.

Hast du also den monitor nicht auseinader gebaut? Liegt das plexiglas direkt auf dem monitor?

Danke fürs flotte antworten

Jan · Samstag, 17. Oktober 2015

Nein, der Monitor ist komplett. Das Plexiglas liegt etwa 0,5 cm vor dem Monitor auf zwei Leisten, die rechts und links an den Seitenwänden angebracht ist - sowie oben am Gehäuse und unten am Controlpanel in einer kleinen Kunststoffleiste (L-Profil).

Dennis Heuermann · Mittwoch, 04. November 2015

Hi, hab versucht die Dateien von Koenigs zu drucken. Die PDF Qualität ist allerdings so schlecht, dass man in der Größe nicht drücken kann. Hast du die von dir bearbeiteten Dateien noch? Die Druckerei kann daß so nicht pixelfrei drucken.
Gruß

Jan · Mittwoch, 04. November 2015

Hi Dennis! Eigentlich sind die die Dateien von Koenigs frei und ohne Qualitätsverlust skalierbar. Ich hatte die Dateien leicht angepasst und dann der Druckerei mit dem Hinweis gegeben, wie groß die gedruckt werden sollen - die haben das dann auf meine Vorgaben hochskaliert.
Wenn Du willst, sende mir mal Deine Mail-Adresse - dann schicke ich Dir meine Vorlagen.

Dennis · Mittwoch, 04. November 2015

Das wäre super, wenn du mir die Dateien zukommen lassen könntest, wäre das super.
Meine e-Mail Adresse ist mailto:dennis@heuermann.de.
Besten Dank schon mal

Jan · Mittwoch, 04. November 2015

Ist an Dich raus…

Kai Eis · Mittwoch, 06. Januar 2016

Hallo Jan,

super Seite und tolle Kabinett hast du da stehen
es wäre echt nett wenn du mir die Dateien auch zuschicken könntest!
Meine Adresse: mailto:whoma@web.de

Weiter so… :)

Jan · Mittwoch, 06. Januar 2016

Sind raus - viel Spaß damit ;)

James · Montag, 11. Januar 2016

Hi Jan,

Bitte sende mir auch die Dateien!
Wie hast du die Pioneer-Boxen an den Z4 Sub angeschlossen? Der z4 kann doch nur mit 3,5 Klinke verbunden werden, oder?

Viele Grüße
James

Jan · Dienstag, 12. Januar 2016

Ich habe die Kabel, die zu den original Lautsprechern des Logitech Z4 gehen, einfach abgeschnitten und mit Kabelklemmen an die Pioneer Lautsprecher angeschlossen.
Bezüglich der Dateien, sende mir bitte Deine Mailadresse:
http://www.klomp.de/index.php/kontakt/1-jan-klomp (intern – Pfad anpassen)

Markus · Freitag, 11. Dezember 2015

Hi. Klasse Teil. Ich baue auch gerade sowas ähnliches, allerdings als Bartop. Ich hab ne Frage zum T-Molding: Wie ist das befestigt? Wird das nur gesteckt oder auch verklebt? Und wenn ja, mit was?

Gruß,
Markus

Jan · Freitag, 11. Dezember 2015

Hi Markus! Es wird eine Nut gefräst, in die der Steg vom T-Mold hineingedrückt wird. Normalerweise reicht das aus, da meine Nut jedoch minimal größer war, habe ich das T-Mold mit Patex-Kleber zusätzlich fixiert. Hält bombenfest ;)

James · Sonntag, 13. Dezember 2015

Hi Jan, das Gehäuse ist der Hammer! Ich möchte mir auch sowas schickes ins Wohnzimmer stellen.
Wie hast du Koenigs controll-panel PDF-vorlagen geändert? Ich möchte z.B. noch einen Trackball mit integrieren.

Viele Grüße James

Jan · Montag, 14. Dezember 2015

Ich hatte mir seinerzeit die 30 Tage Testversion vom Adobe Acrobat installiert und die Original-Vorlagen von Koenig damit angepasst: https://acrobat.adobe.com/de/de/free-trial-download.html
Viel Erfolg bei Deinem Projekt!

Ronald · Mittwoch, 30. Dezember 2015

Hi Jan, welche Tiefe in mm haben der CP-Aufkleber und der Speaker-Aufkleber? Danke, Ronald

Jan · Mittwoch, 30. Dezember 2015

Speaker 601 x 132 mm, Control Panel 600 x 240 mm

Georg · Dienstag, 19. Januar 2016

Hallo,

also das Ding ist geil…ich möchte mir auch sowas bauen. Eine kleine Frage vorab zu den Buttons, wieso je 2 Flipper Buttons an der Seite? Hat das einen Grund?

Gruß

Jan · Dienstag, 19. Januar 2016

Hallo Georg,
bei dem zweiten Satz Buttons handelt es sich um die Magnasave-Buttons. Einige Flipper nutzen diese, um z.B. die Kugel in den Sidelanes festzuhalten - meistens lief das früher magnetisch.
Ob man die wirklich braucht? Das musst Du selbst entscheiden, hier findest Du eine Auflistung aller Tische mit Magna-Save: http://www.vpforums.org/index.php?showtopic=30377

georg · Donnerstag, 21. Januar 2016

Super…vielen Dank ;)

Stefan · Sonntag, 14. Februar 2016

Schickes Teil. Respekt, eine sehr gute Leistung! Viel Spaß und Freude mit dem Automaten :-)
Wir sicher bald auch mal von mir in Angriff genommen DAnke für die Inspiration!

Jan · Sonntag, 14. Februar 2016

Danke und viel Erfolg mit Deinem zukünftigen Bauprojekt! :)

Hans · Montag, 15. Februar 2016

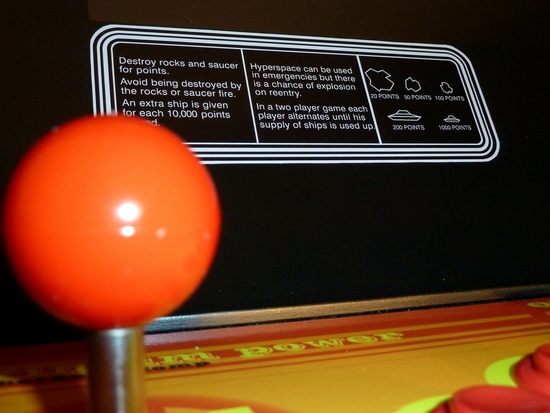

Woher stammt der Asteroids Sticker?

Jan · Dienstag, 16. Februar 2016

Sie kam von dieser Seite: http://arcadeartlibrary.com/ - leider findet sich da nichts mehr.
Gedruckt hatte mir das “NorthstarEX” aus arcadezentrum.com (momentan ebenfalls down).

Hans · Dienstag, 16. Februar 2016

Hast du zufällig davon noch ne jpg Datei oder so?

Jan · Dienstag, 16. Februar 2016

Schick mir mal bitte Deine Mail-Adresse - hier meine Kontaktdaten:
http://www.klomp.de/index.php/kontakt (intern – Pfad anpassen)

Tom · Mittwoch, 02. März 2016

wow, sehr gute Arbeit ! bekommt man die Holzteile selbst so hin o. sollte man zum Schreiner. Mit welcher Säge macht man das am besten?

Jan · Mittwoch, 02. März 2016

Danke! Die beiden Seitenteile hat mir ein Bekannter in seiner Schreinerei gesägt und dabei auch gleich die Nut für das T-Mold in die Kante gefräst. Alles andere haben wir selbst zugeschnitten, mein Vater hat eine recht gute Tischkreissäge zu Hause stehen.
Wenn man selbst nicht das Werkzeug hat, kann man die Teile sicher auch zu nicht überhöhten Preisen in einer Schreinerei zuschneiden lassen - denn das Holz musst Du eh kaufen. Die Maße hat der Rasmus König Sörensen ja detailliert dokumentiert.

Tom · Donnerstag, 03. März 2016

also, ich werde mich an das Projekt waagen, da ich letzten Sommer eine Windmühle gebaut habe, brauch ich nun ein neues Projekt. Ich werde hier wohl noch viele Fragen stellen die nächste Zeit :-)

Jan · Donnerstag, 03. März 2016

Nur zu - und viel Erfolg beim Basteln! :)

Tom · Donnerstag, 03. März 2016

in welchem Gradwinkel soll eigentlich der Monitor sein???

Jan · Donnerstag, 03. März 2016

Keine Ahnung, ob es da ergonomische Vorgaben gibt. Ich habe den Monitor einfach nach Gefühl angehalten und später fixiert. Ich glaube, das ist Geschmacksache…

Tom · Donnerstag, 03. März 2016

geht eigentlich ein LCD TV auch?

Tom · Donnerstag, 03. März 2016

ich mein wegen dem kippenTom wrote:geht eigentlich ein LCD TV auch?

Jan · Donnerstag, 03. März 2016

Na klar - sofern Du ihn irgendwie montiert bekommst (ISO Halterung oder ähnlich)…

Tom · Donnerstag, 03. März 2016

gibts da einen unterschied LCD oder TFT?

Jan · Donnerstag, 03. März 2016

Schaust Du hier: http://www.pcwelt.de/ratgeber/Anzeige-Display-Technologie-Vor-und-Nachteile-von-LCD-TFT-AMOLED-1514585.html

Tom · Donnerstag, 03. März 2016

und wie siehts mit LED Monitor aus

Jan · Freitag, 04. März 2016

Sollte auch gehen - ist halt Geschmackssache…
Das Röhren-Feeling bekommst Du später mit MAME HLSL hin:

Tom · Samstag, 05. März 2016

bin jetzt zwischen der Wahl von einem 22" Monitor oder 22" LCD Fernseher, ist es egal o. ist der Monitor evtl. wegen der Auflösung besser?

Jan · Samstag, 05. März 2016

Die meisten finden einen alten Röhren-Monitor schöner, da der näher an den alten Arcade-Maschinen ist, die ja nur Röhren hatten. Ist nur etwas schwieriger zu montieren. Die Auflösung ist bei LCD Bildschirmen sicher besser, aber das will man ja nicht unbedingt.

Tom · Samstag, 05. März 2016

ich will einen LCD Monitor da die Farben einfach schöner sind, für das hab ich mich schon entschieden. Meine Frage wäre nur, in welcher Auflösung läuft Maximus?
und soll ich Windows XP oder Windows 7 installieren u. wenn Win7 dann 32 o. 64 Bit ???

Jan · Samstag, 05. März 2016

Zu Maximus kann ich Dir nichts sagen - ich habe GameEx verwendet und da lässt sich die Bildschirmauflösung relativ frei konfigurieren. Und warum solltest Du Windows XP nehmen sollen? Nimm Windows 7…32 oder 64 Bit ist relativ egal, ich hatte 64 Bit drauf.

Tom · Samstag, 05. März 2016

und was ist besser / einfacher ? Maximus oder Mamewah

Jan · Samstag, 05. März 2016

Keine Ahnung… ;)

Tom · Samstag, 05. März 2016

GameEx kenn ich gar nicht, kostet das was? sind auch andere Emulatoren zum wählen (Sega,nes,c64 usw.) ?

Jan · Samstag, 05. März 2016

http://lmgtfy.com/?q=gameex ;)

Tom · Samstag, 05. März 2016

gefällt mir nicht .-(

Yves · Donnerstag, 10. März 2016

Hallo
Tolle Arbeit habt ihr da gemacht. Bin nun auch dran einen zu bauen jedoch anderer style etc :D.
Jedoch würde es mich wunder nehmen welche Farbe du für den Anstrich genommen hast?
Im Obi weiss ich nicht ob ich dann wirklich gut beraten werde :)
Besten Dank für dein Feedback

Jan · Donnerstag, 10. März 2016

Hallo Yves,
ich habe erst vorhandene Unreinheiten gespachtelt und dann mit 180er Schleifpapier geschliffen. Danach die habe ich die Standard Acrylfarbe in Schwarz aus dem Toom Baumarkt genommen. Wichtig ist, dass Du vorher gut schleifst und auch zwischen den einzelnen Lackierungen (ich habe insgesamt 3 mal gestrichen, der erste Anstrich mit verdünnter Farbe) immer wieder mit 180er Schleifpapier schleifst. Gestrichen habe ich mit einer feinen Schaumrolle - dann bekommst Du ein superglattes Finish.
Viel Spaß bei Deinem Projekt!

Tom · Samstag, 09. April 2016

Weiß jemand ob der Arcade Stick (link unten) beim bewegen clickt ?
oder weiß jemand einen clickfreien Stick? Das geklicke die ganze Zeit, würde mich tierisch nerven auf die Dauer. Vielleicht gibts ja Alternativen…
https://www.arcadeshop.de/Crown-Joysticks-CWL306-red-Crown_1006.html?osCsid=837qa8afao1hse4lq59icvicn1

Jan · Samstag, 09. April 2016

Soweit ich das sehen kann, sind normale Microschalter drin - die werden vermutlich klicken. Ob es klickfreie Alternativen gibt, kann ich leider nicht sagen - vielleicht hat sonst jemand noch eine Idee…

Rotschman · Freitag, 22. April 2016

Hallo Jan
Ein grosses Kompliment an dein sehr gelungenes Projekt.
Ich kann da einen leichten Hang zum Perfektionismus erkennen, mit welchem ich auch gestraft bin. :-)
Die Kiste ist der feuchte Traum aller 80er Gamekids.
Ich wage mich nun auch an einen Eigenbau und wäre dankbar über Deine Design-Files.
Danke und Gruss Roger

Jan · Samstag, 23. April 2016

Danke für Deinen Kommentar. Bitte schick mir doch Deine Mail-Adresse, dann lass ich Dir alles zukommen.
Jan

Rotschman · Montag, 25. April 2016

mailto:r.schnider@gmx.ch

Bert · Sonntag, 01. Mai 2016

Hallo Jan,
welche Maße haben die Bezel und das Marquee. Ist das Plexiglas? Wie dick sind die Scheiben?
Vielen Dank der Bert

Jan · Montag, 02. Mai 2016

Hallo Bert, das Marquee ist 601 x 122 mm groß und das Bezel 601 x 525 mm. Beide Plexiglas-Scheiben sind 5 mm dick. Ich habe das hier genommen:
https://www.plexiglas-shop.com/DE/de/xt-allround-8ny276huqre/plexiglas-xt-allround-farblos-0a000-gt-r25m4bu79qa~p.html?know=search%3A0A000
Die Kanten habe ich polieren lassen.

Justus · Mittwoch, 04. Mai 2016

Hallo Jan, jetzt hast Du mich auch “gekriegt”. Nachdem ich im Videospiel-Museum in Karlsruhe nicht mein Lieblingsgame “Raiden” spielen konnte, habe ich jetzt auch beschlossen, ihn mir selbst in den Keller zu stellen. Habe viele Deiner durchdachten Entscheidungen übernommen … Sound, Boxen, LED … aber jetzt habe ich zwei konkrete Fragen:

Frage 1) Was macht die Skip Taste?
(“Coin1 + Coin 2” habe ich verstanden, die plane ich unten mit roten LED Tasten, wo sonst die Münz-Slots sind. “Pause” verstehe ich auch, aber “Skip” verstehe ich noch nicht!)
Ich habe woanders noch die Anregung für Volume +/- gefunden. Die werde ich auf das Panel legen …

Frage 2) Wie schaltest Du den Monitor an?
Mein TFT Monitor hat wie der PC einen Taster und leider geht der Monitor nicht an, wenn man den Stecker reinsteckt (bzw. wenn man alle Komponenten über eine Steckdosenleiste mit Schalter aktiviert) D.h. der Monitor müsste dauernd im Standby sein und damit der Stecker immer eingesteckt, oder es wird ein Gefummel, wenn man den Stecker reinsteckt (bzw. die Steckdosenleiste anschaltet.) Wie hast Du das gelöst?

Grüße
Justus

Jan · Mittwoch, 04. Mai 2016

Hallo Justus, mit der Skip-Taste kommst Du aus einem Spiel wieder zurück in das Frontend - quasi die “Zurück”- oder Escape-Taste.
Mein Monitor schaltet sich automatisch wieder ein, falls er komplett stromlos gewesen ist und dann wieder Spannung bekommt. Ich mach das über die besagte Steckdosenleiste, die vom PC per USB eingeschaltet wird. Wenn der PC aktiviert wird, schaltet der also die Leiste und somit das Soundsystem, die Beleuchtung und den Monitor mit ein.
Ich würde mich an Deiner Stelle nach einem gebrauchten Monitor mit Auto-On Funktion umschauen - dann brauchst Du Dir nicht umständlich etwas zu basteln.

Justus · Mittwoch, 04. Mai 2016

Hallo Jan,
ich bin noch nicht soweit mit dem Frontend, deshalb hab ich das noch nicht gesehen. Aber das macht definitiv Sinn, also werde ich die “Skip” Taste auch vorsehen 😉
Das mit dem Monitor ist ein guter Tip leider hat das meiner nicht. Mal schauen, ob ich mir dann noch einen gebrauchten mit “Auto On” anschaffen kann.

Vielen Dank für Deine schnelle Antwort:!:

Oliver · Montag, 09. Mai 2016

Hallo Jan,
starkes Projekt! Habe jetzt auch mit einem Arcade angefangen, das Gehäuse steht soweit. Bin auf der Suche nach einer Schreinerei, die mir die Nut für das T-Molding fräsen kann - leider ohne Erfolg. Hättest Du einen Tipp, wo ich das machen lassen kann - gerne auch Nähe Nordhorn, komme aus Rheine. Oder Alternativ einen Link, wo man die entsprechenden Aufsätze für die Oberfräse zu einem fairen Preis beziehen kann?
Besten Dank, Oliver

Jan · Dienstag, 10. Mai 2016

Hi Oliver, ich habe die Nut durch einen Bekannten machen lassen, der mir auch die Seitenteile gefertigt hat. Für das Virtual Pinball Projekt hatte ich mir eine Oberfräse mit entsprechenden Fräsköpfen ausgeliehen und das Ganze mit etwas Müh und Not selbst gefräst (http://www.klomp.de/index.php/virtueller-flipper-vpin-selber-bauen/40-virtueller-flipper-einpassen-des-led-tv-panel-mit-der-oberfraese (intern – Pfad anpassen)), vielleicht findest Du bei Dir in Rheine einen Maschinenverleih?
Ansonsten sollte das eigentlich jede normale Tischlerei hinkriegen, hattest Du es hier mal probiert?
http://www.tischlerei-boesker.de/
http://www.tischlerei-doelling.de/

Oliver · Dienstag, 24. Mai 2016

Hallo Jan, nach einigen Versuchen bei den lokalen Tischlereien habe ich bei feinewerkzeuge.de einen Aufnahmedorn, Kugellager und Scheibennutfräse besorgt. Ein Arbeitskollege hat mir eine Oberfräse geliehen. Inzwischen ist auch das T-Molding eingetroffen - eine erste Testnut mit Probe-Molding sitzt perfekt! Macht ganz schön Staub….

Jan · Mittwoch, 25. Mai 2016

Hallo Oliver, freut mich, dass Du den Krams für die Nut soweit zusammen hast. Ja, Oberfräse staubt extrem, das hatte ich beim VPin-Bau schon gemerkt.
Viel Erfolg mit Deinem Projekt!

Bob · Samstag, 21. Mai 2016

Hallo,
Sieht ziemlich cool aus das Cabinet.
Auf welcher Höhe liegt denn das Control Panel? Also der Joystick.
Die Originalmaße von Raum König Sorensen scheinen mir etwas tief.
Vielen Grüße,
Bob

Jan · Sonntag, 22. Mai 2016

Laut der Originalzeichnung von Königs sollte das Panel auf etwa 91 cm Höhe liegen - ich habe mein Cab jedoch 10 cm höher gebaut, damit das Panel nicht so tief liegt. So passte es für mich perfekt, aber das ist sicher Geschmacksache ;)

Bob · Sonntag, 05. Juni 2016

Danke für die Info.
Ich hab noch ’ne Frage zu dem Marquee.
Das sieht ja auch ziemlich gut aus. Aus was für einem Material ist denn der Druck und wie hast du das befestigt gekriegt?

Jan · Montag, 06. Juni 2016

Den Marquee-Aufkleber habe ich wie die anderen Aufkleber in einem lokalen Druckshop erstellen lassen. Im Gegensatz zu den anderen Aufklebern ist das ein recht dünnes Material, was leicht durchscheinend ist. Habe die genaue Spezifikation leider nicht mehr zur Hand. Der Aufkleber kam dann auf die Plexiglasscheibe, die ich einfach oben zwischen den beiden Seitenteilen fixieren bzw. klemmen konnte - da ist nichts weiter geschraubt oder geklebt, die hielt von alleine ;)

Justus · Donnerstag, 13. Oktober 2016

Moin Jan,
da mich Dein Blog maßgeblich zu meinem eigenen Cabinet inspiriert hat, will ich Dir auch das Ergebnis nicht vorenthalten. Wie Du siehst habe ich es geschafft GameEx zu lizensieren und ich habe einen Monitor gefunden, der bei Stromzufuhr angeht. Es laufen natürlich MAME, Future Pinball (Danke für die Idee mit den Flipperbuttons rechts und links), sowie Emualtoren für C64 und Amiga. Meine Hauptmotivation war allerdings mein Lieblingsspiel RAIDEN wieder wie in alten Zeiten zu zocken. Aber Terminator 2, Addams Family, Indiana Jones Ironman und TRON zu flippern macht auch extrem viel Spaß. Die Sideart für RAIDEN habe ich beim googeln gefunden und die Seiten komplett als Aufkleber (80x180 cm) bei pixartprinting.de sehr günstig bekommen (Vielleicht für andere noch interessant)

https://postimg.org/image/w38492rul/
https://postimg.org/image/8sxpz0t53/
https://postimg.org/image/4dx9n7cuz/
https://postimg.org/image/6l7revbsb/

Wenn es mich wieder juckt, dann nehme ich mir vielleicht noch Deinen virtuellen Flipper vor :)

Grüße von J.R.CADE

Jan · Donnerstag, 13. Oktober 2016

Hi Justus,
sieht wirklich klasse aus, Daumen hoch! Die großen Side Decals gefallen mir - eigentlich das ganze Design. Welche Größe hat der Monitor?
Wenn Dir das flippern auf der Box Spaß macht, solltest Du auf jeden Fall irgendwann den nächsten Schritt zum VPin machen ;)
Viel Spaß beim Daddeln!
Jan

Justus · Donnerstag, 13. Oktober 2016

Hi Jan,
ich hatte vorher statt des 19"ers, den Du verwendet hast, einen sehr guten alten 20" IBM CAD Montior, der ging aber nicht bei Stromzufuhr an und ist mir beim Einbau ins Cabinet auch noch runtergefallen 😢
Ich wollte dann nichts kleineres mehr, weil RAIDEN ja ein “Upright” Screen benötigt und ich aber keinen drehbaren oder einen Hochkant Monitor einbauen wollte. Ich habe dann einen 21" 5:4 Samsung Monitor gebraucht bei EBAY gefunden & geschossen. Der geht auch bei der USB geschalteten Steckdose automatisch an 8)
Ja, die Sidearts sind der Hammer. Habe ich beim googeln nach Bildern zu “RAIDEN” bei einem RAIDEN Fan aus USA gefunden, der ein Cabinet mit echter Platine und Röhrenmonitor gebaut hat. Bei Pixartprinting.de kostet ein Aufkleber dieser Größe gerade mal ca. 25 Euro, da dachte ich, dass das besser aussieht, als nur die Aufkleber. Die umgeschlagenen Kanten der Aufkleber verschwinden unter den T-Moldings. Die Farbaufteilung rot/blau war für mich aber auch vorher schon 100% klar, weil es bei RAIDEN einen roten Player 1 und einen blauen Player 2 Fighter gibt. Da war klar, dass das T-Molding rot/blau wird und dass ich die Knöpfe und Joysticks auch rot/blau gestalte.
Hab auf jeden Fall Spass und ich habe mit mir den Deal gemacht, dass der Flipper dann “dran ist”, wenn ich irgendwo günstig an ein leeres echtes Flippergehäsue komme. Denn das ist Pflicht für den Kultcharakter. Aber ich bin auch schon echt begeistert, was die Flipper im Cabinet schon können.

Stephan · Donnerstag, 24. August 2017

@ Justus

Eine Frage zu dem Samsung Monitor, da ich auch gerade auf der Suche nach einem “Auto-ON” Monitor bin, weißt du zufällig die genaue Modellbezeichnung noch?

Danke schon mal

Justus · Freitag, 25. August 2017

So, hab es doch schnell gefunden :-)
Ja, es war ein Samsung SyncMaster 213T, aber ich hatte ihn wohl doch nicht von ebay sondern von nicepriceit.de für 49€. Läuft bis jetzt problemlos :-)

Justus · Donnerstag, 24. August 2017

Hallo Stephan,
ich kann es morgen genau raussuchen. Ich glaube es war ein 213T. Kann ich Dir aber erst morgen definitiv sagen.

Stephan · Freitag, 25. August 2017

Vielen Dank für`s raussuchen. :-)

Oliver Lentz · Freitag, 25. August 2017

Hallo Jan,
nun habe ich die Entstehungsgeschichte meines Cabinets dokumentiert:
http://arcadezocker.de/
Besten Dank für die Anregungen auf Deiner Seite!
MfG, Oliver

Jan · Samstag, 02. September 2017

Ist klasse geworden, auch das Design gefällt mir! :)
Vielen Dank für die Info!

Björn · Mittwoch, 18. Oktober 2017

Hallo, der Automat ist klasse geworden. Ich baue auch grad einen ;)
Wo hast du die Lüftungsgitter her? Vielen Dank. Schöne Grüße
Björn

Jan · Mittwoch, 18. Oktober 2017

Hallo Björn!
Ich glaube, die Lüftungsgitter hatte ich bei ebay geschossen. War ein Set mit 10 Stück für knapp 7,- Euro.
Schau mal hier: https://www.ebay.de/sch/i.html?_from=R40&_trksid=p2047675.m570.l1313.TR12.TRC2.A0.H0.Xl%C3%BCftungsgitter+rund.TRS0&_nkw=l%C3%BCftungsgitter+rund&_sacat=0
Ansonsten einfach mal nach “Lüftungsgitter rund” googlen…

Björn · Mittwoch, 18. Oktober 2017

Hallo Jan, danke für die schnelle Antwort. Leider finde ich keine passenden Lüftungsgitter. Ich hätte gerne schwarze aus Kunststoff - ca. 60mm Durchmesser :(
Hattet ihr die Nut für das T-Molding selbst gefräst oder hab ihr auch einen Fräser für eine Oberfräse gekauft?

Jan · Mittwoch, 18. Oktober 2017

Das hat ein Bekannter von mir gemacht, der in einer Tischlerei arbeitet. Erst später, bei meinem Virtual Pinball, habe ich mich selbst ans Fräsen gewagt:
https://klomp.de/index.php/virtueller-flipper-vpin-selber-bauen/40-virtueller-flipper-einpassen-des-led-tv-panel-mit-der-oberfraese (intern – Pfad anpassen)

Björn · Donnerstag, 19. Oktober 2017

ok, ich habe mir jetzt einen passenden Fräser bestellt. Welche Lichtleiste hattest du genommen…es gibt ja sooo viele…(sie muss ja auch hell genug sein)Hast du noch einen passenden Link von deiner Lichtleiste?

Jan · Donnerstag, 19. Oktober 2017

Es war diese Lichtleiste: http://amzn.to/2kZOFDO
Von der Helligkeit war sie vollkommen ausreichend und sie macht ein neutrales, kaltweißes Licht.
Leider ist sie nicht mehr verfügbar, aber Du findest sicher eine andere passende.

Jan · Donnerstag, 19. Oktober 2017

Diese z.B. macht ebenfalls einen guten Eindruck und sollte reichen: http://amzn.to/2kZXEFd

VOLKER · Montag, 26. März 2018

Hi vielen Dank für Deine guten Tips und Ideen. Habe mir so meinen Traum von einem Arcade Cabinet erfüllen können. :D

Jan · Montag, 26. März 2018

Hallo Volker, danke, das freut mich! :)

Volker · Dienstag, 27. März 2018

Gerne sende ich Dir ein Bild zu - meine Adresse hast Du ja :-)

Jan · Dienstag, 27. März 2018

Würde mich freuen, schicke es mal an diese Adresse:
https://klomp.de/index.php/kontakt (intern – Pfad anpassen)

Nächstes Projekt dann ein Virtual Pinball? ;)

Jens · Freitag, 20. April 2018

Hallo Jan, habt ihr die Teile jeweils nur verleimt oder z.B. mit Flachdübeln befestigt ?

Jan · Freitag, 20. April 2018

Hi Jens, wir haben alles lediglich verleimt und verschraubt.

Olaf · Donnerstag, 26. April 2018

Hi Jan, wie hat sich das Plexiglas bewährt? Gibt es Kratzer/Beschädigungen die mittlerweile aufgetreten sind? Ich habe zwei Kinder, die die Hände nicht von der Scheibe meines Automaten nehmen können, suche aber nach einer Glas-Alternative.

Jan · Donnerstag, 26. April 2018

Bisher hatte ich mit dem Plexiglas keine Probleme, es ist erstaunlich hart. Man sollte halt nicht mit scharfen Reinigungsmittel putzen und nicht unbedingt scharfe oder kantige Teile darauf ablegen.
Würde jederzeit wieder Plexiglas nehmen, zumal die Verarbeitung sofern erforderlich etwas einfacher ist.

Olaf · Freitag, 27. April 2018

Vielen Dank für die schnelle Rückinfo!

Justus · Donnerstag, 26. April 2018

Ich habe 4mm Acrylglas aus dem Baumarkt. Die haben fertige Platten (ich glaube 50x100cm), die kosten zwischen 20 und 30 Euro und sie schneiden sie Dir i. d. R. auch noch passend. Bei mir hält das seit 3 Jahren und da haben auch schon adrenalingetränkte Erwachsene auf die Scheibe “geklopft”. Wenn Du mit nichts Scharfem darüber kratzt, ist das Acrylglas ausreichend stabil. Wie Jan sagt, musst Du lediglich beim Putzen aufpassen keinen scharfen Reiniger zu verwenden. Umd zur Not ist ein neues Glas nicht allzu teuer.

Matthias · Sonntag, 17. Juni 2018

Hallo Jan,

vielen Dank für Deine Homepage. Der Automat ist echt Klasse, ebenso wie die Dokumentation und die vielen Links (Das ist eine Mega-Hilfe).

Im Moment bin ich noch an einem anderen Projekt (https://diy-mms.jimdo.com/ms-26000-ng-arp-clone/), aber das nächste Vorhaben steht jetzt schon klar auf der Liste ein „Arcade Cabinet“ und schuld bist Du ;-)

Sehr viele meiner Fragen habe ich in den Kommentaren schon beantwortet gefunden, ich weiß nur noch nicht welches System ich nutze werde.

Gruß
Matthias

Jan · Sonntag, 17. Juni 2018

Hallo Matthias, es freut mich, dass Dir meine Seite gefällt.
Habe mich gerade mal auf Deiner Seite umgesehen, die Synthesizer-Projekte sind auch sehr spannend. Mit dem ARP2600 Nachbau hast Du Dir ja gut was vorgenommen. Auch der Minimoog ist klasse - interessant, worauf man da alles achten muss.
Auf jeden Fall viel Erfolg weiterhin und sollte irgendwann Dein Arcade Cab fertig sein, würde ich mich über ’nen Link zum Projekt freuen.
Schöne Grüße
Jan

Matthias · Dienstag, 19. Juni 2018

Danke…der Link wird kommen ?…es wird auf jeden Fall ein Bartop mit vertikalem Bildschirm und meinen Favoriten aus den 80er!

Bager · Samstag, 22. September 2018

Hallo Jan,

erstmal vielen Dank für diesen super Automaten.

ich bin Student in Hamburg und wir haben ein Modul, welches sich Projekt C nennt.
In diesem Modul können wir uns, wie der Name schon sagt, ein Projekt aussuchen und selbst nachbauen, gegebenfalls auch nach meinem Belieben ändern.

Es wäre super von Dir, wenn du Deine Design-Files bzw. Baupläne per E-Mail zukommen lassen könntest.

E-Mail: mailto:bager.b@hotmail.de

Schöne Grüße
Bager

Jan · Samstag, 22. September 2018

Die Dateien sind unterwegs zu Dir.
Viel Erfolg mit Deinem Projekt!
Jan

Thorben · Mittwoch, 26. September 2018

Hallo Jan,
bin gerade mal wieder auf deinen tollen Seiten vorbeigestolpert :P und hier auf die neuesten Kommentare gestoßen. Könntest du mir evtl. auch deine Dateien zukommen lassen? Hab gerade ein kleines RaspberryPi Projekt mit Retropie getestet und beim Anblick deines Cabinets juckt es mich nun doch wieder in den Fingern da mal einen ähnlichen Nachbau zu wagen :D
By the Way: was macht dein V-Pin? Wird vermutlich gern genutzt, oder?
Auch ein sehr schönes Projekt gewesen!
Grüße Thorben

Jan · Mittwoch, 26. September 2018

Hallo Thorben, schick mir doch bitte mal Deine Mailadresse per Mail, dann sende ich Dir die Dateien gerne zu.
Der V-Pin war regelmäßig in Betrieb ;) Ich habe aber irgendwann ein so gutes Kaufangebot bekommen, dass ich nicht nein sagen konnte und das gute Stück mit einem lachenden und einem weinenden Auge weggegeben habe.

Thorben · Mittwoch, 26. September 2018

Danke für deine schnelle Antwort, dachte du kannst die Mail hier sehen. Dein Kontaktformular funktioniert gerade leider nicht! Er meckert wegen dem Capture aber zeigt nichts zum ausfüllen an?
Hm, kann ich verstehen. Hab bei mir noch einen IJ stehen und auch mal überlegt den gegen einen V-Pin zu tauschen aber ich kann mich einfach nicht überwinden und für 2Flipper fehlt der Platz.
Hier meine Mail: thorben.toennigesatgooglemail.com (at einfach durch @ ersetzen)

David · Freitag, 11. Januar 2019

Hallo Jan, vorab Dein Automat macht wirklich einen tollen Eindruck :) Ich bin gerade mal ganz fleißig alle Kommentare durchgegangen, habe aber leider nichts passendes für mein Anliegen gefunden^^ Ich bräuchte mal Hilfe bei dem Soundsystem. Du hast ja ein Logitechsystem verwendet und die Kabel für die normalen Boxen abgeknipst und mit den Pioneer Lautsprechern verbunden. Dabei fehlt mir gerade das Verständnis für die Verbindung zum Computer :D ich nehme an, dass die Boxen mit dem Subwoofer verbunden sind? Der Subwoofer wiederum hat nach meinen Recherchen einen Aux Eingang. Hast Du vom PC aus hinten den klassischen grünen Ausgang via Adapter zum Aux Eingang geführt? Und nebenbei, muss ich bei separaten Lautsprechern auf bestimmte Eckwerte achten, die mit der Anlage über einstimmen müssen? Ohmzahl oder Spannung oder Ähnliches? :)

Beste Grüße

David

Jan · Samstag, 12. Januar 2019

Hi David, danke für Deinen Kommentar!
Du hast alles richtig erkannt, die Lautsprecher sind mit dem Subwoofer verbunden, in dem sich auch der Verstärker befindet. Vom Subwoofer (quasi ein AUX-Eingang) geht ein Audiokabel zum PC (grüne Klinkenbuchse).
Bei den Lautsprechern tun es eigentlich alle 4 oder 8 Ohm Lautsprecher, Du Du finden kannst.
Schöne Grüße
Jan

David · Samstag, 12. Januar 2019

Perfekt! Danke für die schnelle Rückmeldung :) und mach weiter so! ?

Was@was.de · Dienstag, 13. August 2019

Die Tapete ist MEGA!

Dirk · Samstag, 25. Januar 2020

Hallo Jan,
erst einmal danke für deine informative Internetseite, echt Top.
Da ich jetzt auch in der Planung bin von ein Arcade Cabinet, habe ich mal 2 Fragen an Dich.
1. Mein Control Panel wird auch 60 cm breit, welchen Maße hast Du für die Joysticks genommen? Also Mitte Achse (Bohrung), von Außenkante links und oben? Würdest Du es wieder so machen oder nach den heutigen Stand etwas verändern?

2. Wenn Ihr mal zu zweit Spiel, passt das alles gut von Platz (Handling und Monitor Sicht) oder
wäre ein One Payer System, sinnvoller gewesen?

Danke schonmal in voraus für deine Antwort.
LG Dirk

Jan · Sonntag, 26. Januar 2020

Hi Dirk! Ich habe das Control Panel weitestgehend von Koenigs übernommen, Du findest es hier:
http://koenigs.dk/mame/cp.pdf
Dabei habe ich das Artwork leicht angepasst und ich habe mich für 3 anstatt 6 Buttons pro Player entschieden (was für mich vollkommen ausreichte).
Zu Deiner zweiten Frage: Die Entscheidung für ein 2-Player-Cabinet war absolut richtig. Egal ob man alleine spielt oder zu zweit, es gab nie Platzprobleme. Und ganz ehrlich, etliche Spiele machen erst zu zweit richtig Spaß ;)
Ich habe jedoch das Cab 10 cm höher gebaut als Koenigs, sodass das Control Panel höher kam. Es schien mir etwas komfortabler.

Dirk · Sonntag, 26. Januar 2020

Hallo Jan, danke für die Antwort.
Habe mir die Daten von Koenigs besorgt, ich werde es auch Rückenfreundlich bauen ?
Da auch für mich „1.76“ das Control Panel etwas zu tief sitzt (ca. 1m Oberkante)
Was die Buttons angeht, da bin ich noch nicht so sicher ob es 4 oder 6 werden.
Da die meisten alten Arcade Games 1 bis 2 brauchten, jedoch gibt es ja auch noch die lieben Konsolen Games… Player und Coin, sowie die Funktionstasten (wenn gebraucht, da Recalbox System) werde ich in die Front wohl bauen, da mein angedachten Control Panel etwas tiefer als deins wird.
Ich gehe mal davon aus, dass das Arcade Cabinet fertig locker 60- 70KG wiegt?
Jan eine Frage noch, dein Control Deckel war 12mm oder auch 15mm?
Glaube 12 in text gelesen zu haben…

Jan · Montag, 27. Januar 2020

Du hast Recht, da kommt in Sachen Gewicht schon einiges zusammen.
Das Control Panel habe ich mit 12 mm dickem Holz verarbeitet, ansonsten wird es mit den Joysticks, die ja von unten verschraubt werden, nicht mehr so toll.

Kss · Dienstag, 17. März 2020

Hallo jan
Was hast du für einen pc gelauft ?

Kss · Dienstag, 17. März 2020

Kss wrote:Hallo jan
Was hast du für einen pc geckauft ?

Jan · Dienstag, 17. März 2020

Hallo, das war ein älterer Dualcore, hier weitere Informationen :
https://klomp.de/index.php/arcade-cabinet-selber-bauen/28-arcade-cabinet-hardware-und-software (intern – Pfad anpassen)

Mr.Coffee · Freitag, 11. Dezember 2020

Hallo Jan,
das Projekt ist megamäßig gut:-) Ich habe bisher nur einen Gameboy Zero und Gameboy Pi3 gebaut, aber einen Arcade-Automaten hatte ich schon immer im Hinterkopf.
Nun habe ich gegoogelt und nicht nur dein Arcade-Projekt, sondern auch deinen virtuellen Flipper gefunden.
Wenn das mal nicht sogar fast noch besser ist:-)

Nun habe ich also die Qual der Wahl, was ich zuerst baue. Dabei kam mir folgende Idee:
Könnte man den Flipper nicht in das Kickboard des Automaten einbauen und es bei Bedarf hochklappen + Beine ausklappen?
Das würde Platz sparen und ein All-in-One Gerät erzeugen. Zugegeben müsste man das Display gegen Füße schützen, aber das wäre ein Detail.
So weit bin ich noch lange nicht.
Überhaupt wird der Bau sich noch eine Weile ziehen, aber fantasieren kann man ja schon mal;-)

Grüße

Jan · Samstag, 12. Dezember 2020

Danke für Deinen Kommentar :)
Natürlich kann man auch eine eierlegende Wollmilchsau bauen, also Arcade Cab und VPin in einem Gerät. Ich befürchte aber, dass es dann halt kein richtiges Cab und kein richtiger VPin mehr ist - und würde lieber getrennt bauen.
Das Cab war, abgesehen von den Holzarbeiten, etwas einfacher zu realisieren. Der VPin ist dann schon eine andere Hausnummer, je nachdem wieviel Gadgets man einbauen möchte.
Ich drücke Dir die Daumen für Dein Projekt - egal, was es schlussendlich werden wird :)
Jan

Bastie · Dienstag, 19. Januar 2021

Auf der Suche im www nach Anleitungen zum Bau einer Arcade Cab bin ich natürlich auch auf deiner Seite gelandet und muß sagen, dass mir die Arbeiten von deinem Vater und dir am besten gefallen. Absoluter Hammer !!!!
Könntest du mir deine Daten/Files (mit den 10cm mehr) vielleicht auch zukommen lassen ? Wäre super…
Nochwas: dein Intro gefällt mir auch sehr gut, hab das auch im Internet gefunden. Nur nicht mit so coolem Sound. Hast du diese auch im Magix als seperate Tonspur hinzugefügt ?

Viele Grüße,buzztea

Jan · Mittwoch, 20. Januar 2021

Hallo Bastie, danke für die Blumen!
Du findest die Zeichnungen auf der Seite von Koenigs, sein Cab hat auch mir als Vorlage gedient: http://koenigs.dk/mame/eng/draw.htm
Wie schon geschrieben, habe ich das Cab 10 cm höher gebaut, die Zeichnungen habe ich dafür aber nicht extra angepasst.
In der Beschreibung von meinem Intro-Video findest Du die Links zu dem Original-Video der MTV Game Awards 2009 und den Link zum Arkanoid-Schnippsel, welches zum Schluss des Clips ertönt. Leider habe ich die Tonspur nicht separat.

Karl · Samstag, 13. Februar 2021

Fantastische Arbeit. Ist der Sticker auf dem Marquee transparent oder extra lichtdurchlässig? Oder kommt das Licht auch bei normalen PVC Stcikern durch? Danke und liebe Liebe Grüße

Jan · Samstag, 13. Februar 2021

Hallo Karl, ich hatte einen ganz normalen Sticker drucken lassen (nicht transparent), da kommt ausreichend Licht durch. Wenn Du das wie ich in Auftrag geben solltest, achte darauf, dass der Aufkleber nicht extrem abriebfest nach Industrienorm xyz ist… diese sind nämlich zu dick.
Schöne Grüße
Jan

Alex · Freitag, 12. März 2021

Hallo Jan,

erstmal großes Kompliment für eure tolle Arbeit!
Ich bin mom. auch dabei mir einen Arcadeautomat zu bauen.
Ein paar Fragen hätte ich an dich, vielleicht kannst du mir ein wenig weiterhelfen:
- wie hast du das Bezel (Plexiglas) an den seitlichen Leisten befestigt?
- hast du das Bezel lackiert oder mit schwarzer Folie beklebt?
- wie hast du das gelöst das man die Schnittkanten des Bezels nicht sieht?

Gruß Alex

Jan · Freitag, 12. März 2021

Hi Alex,
das Bezel ist an den seitlichen Leisten mit etwas Klettband fixiert (also das eine Klett auf die Leiste, das andere Klett von hinten an das Bezel. Viel muss es nicht sein da das Bezel oben in die hintere Kante gedrückt und unten am Control Panel mit einem schwarzen L-Profil aus Kunststoff (ich glaube 3x3 oder 4x4 mm oder so) fixiert ist (es steht quasi in dem L-Profil). Deshalb sieht man auch nicht die Schnittkanten.
Das Bezel habe ich auf der Rückseite (also Innenseite) mit Lackspray lackiert:
https://klomp.de/images/arcade/lackierung-bezel.jpg (intern – Pfad anpassen)
Das sieht dann von vorne absolut schwarz und glatt aus.
Viel Erfolg mit Deinem Projekt!

Dirk · Mittwoch, 19. Mai 2021

Hallo Jan, zunächst einmal: WOW !! Grandiose Maschine und nicht minder grandiose Anleitung ;-) Ich hoffe Du nutzt das Gerät auch genug ;)
Könntest Du mir ggf. Deine Dateien auch senden (mailto:d1g3@online.de) ? Das würde es mir sehjr erleichtern, meine Maschine zu bauen (natürlich mit Hilfe eines Schreiners in der Familie, denn….zwei linke Hände).
Ich hab übrigens vor einen Raspi zu benutzen. Derzeit läuft es bei mir auf einem 3B+, eventuell lege ich mir dafür einen 4er zu…oder nutze einen der vielen alten PCs, die hier noch rumstehen :)

Danke und viele Grüße
Dirk

Jan · Mittwoch, 19. Mai 2021

Hallo Dirk,
Du findest alle Zeichnungen auf der Seite von Koenigs, sein Cab hat auch mir als Vorlage gedient: koenigs.dk/mame/eng/draw.htm
Wie oben schon geschrieben, habe ich das Cab jedoch 10 cm höher gebaut, die Zeichnungen habe ich dafür aber nicht extra angepasst. Es passte dann von der Höhe des Control Panel etwas bequemer.
Viel Erfolg mit Deinem Projekt!

Bernd · Dienstag, 22. Februar 2022

Coole Idee und ist ja echt schön geworden. Kann man das auch mithttps://www.holzfachzentrumpotsdam.de/browse/Platten-3093/Siebdruckplatten-3096 machen oder sollte man das mit https://www.holzfachzentrumpotsdam.de/browse/Platten-3093/Sperrholzplatten-3095 machen? LG Bernd

Jan · Dienstag, 22. Februar 2022

Ich habe für die Seiten 19 mm MDF Platten und für den Rest 15 mm Birkensperrholz (verleimt).
Ob die von Dir genannten Siebdruckplatten funktionieren, weiß ich nicht. Könnte mir vorstellen, dass das mit dem Schleifen und Lackieren schwierig wird. Außerdem machst Du dann ja die teure Beschichtung kaputt.
Ich würde eher zu dem Sperrholz greifen, das lässt sich einfach bearbeiten.

Sven Kallenbach · Mittwoch, 30. Oktober 2024

Sieht sehr gut aus. Könntest du mir die Zeichnung schicken? Der angegebene Link funktioniert leider nicht mehr.
Vielen Dank

Jan · Mittwoch, 30. Oktober 2024

Gerne…bitte maile mir doch kurz Deine Mail-Adresse.
Grüße!

Josef · Montag, 20. Januar 2025

Hallo Jan!
Könntest du auch mir bitte die Pläne schicken?
Danke, Josef

Jan · Montag, 20. Januar 2025

Ja, das würde gehen.
