Per Zufall stieß ich im letzten Jahr auf das Crowdfunding-Projekt “ANAVI Gas Detector” von Leon Anavi aus Bulgarien. Es handelt sich dabei um ein OpenSource Entwicklungsboard auf ESP8266-Basis zur Überwachung der Luftqualität. Der mitgelieferte Sensor MQ-135 erkennt verschiedene brennbare Gase, Alkohol sowie Rauch und protokolliert die Daten per MQTT. Das Advanced-Kit mit Board, Gassensor, Temperatur- und Feuchtigkeitssensor, OLED-Mini-Display und dem schicken Acrylglas-Ständer fand ich sehr interessant für unser Wohnzimmer in dem auch ein Holzofen steht, und so habe ich kurzerhand für ein Kit gepledged. Das Funding lief erfolgreich durch und irgendwann hielt ich das Set in den Händen. Jetzt musste es nur noch in meine Heimautomatisierung mit ioBroker eingebunden werden.

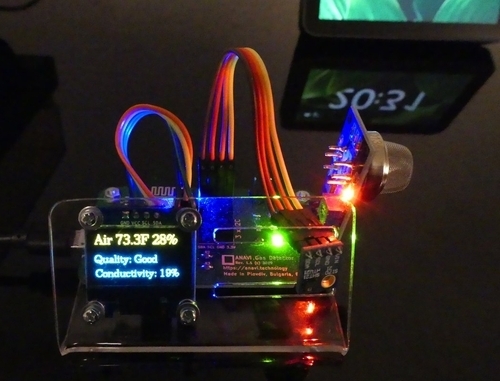

Die einzelnen Komponenten waren schnell zusammengesteckt und mit der Acrylglasplatte verschraubt. Über eine kleine Weboberfläche wurde der ESP8266 in unser heimisches WLAN gebracht, gleichzeitig konnte ich die Daten eines MQTT-Brokers eintragen. Diesen hatte ich vorher in ioBroker installiert und Zugangsdaten festgelegt - der Adapter hat die Bezeichnung ioBroker.mqtt. Nach einem Neustart des Gas Detektors zeigt dieser direkt die Temperatur, die Luftfeuchtigkeit, die Luftleitfähigkeit und die Luftqualität (Poor, Moderate, Good) auf dem kleinen Display an und schickt sie bei jeder Änderung an den MQTT Server auf meiner ioBroker-Installation. Zur Kontrolle brauchte ich nur noch unter “Objekte” -> “mqtt.0” (also meiner ersten MQTT-Instanz) nachschauen, alle verfügbaren Werte sind dort als Objekte unter der ID des Gas Detektors verfügbar.
Nun fehlte nur noch eine Alarmierung, falls die Luftqualität sehr schlecht wird, das Objekt “AirQuality” also auf “Poor” umspringt. Zum einen soll das Amazon Echo Show, welches bei uns im Wohnzimmer steht, eine kurze Ansage machen - und zusätzlich soll per Pushover eine Nachricht auf unsere Android Smartphones gesendet werden. Die benötigten Adapter ioBroker.alexa2 und ioBroker.pushover hatte ich bereits für andere Zwecke installiert und konfiguriert.

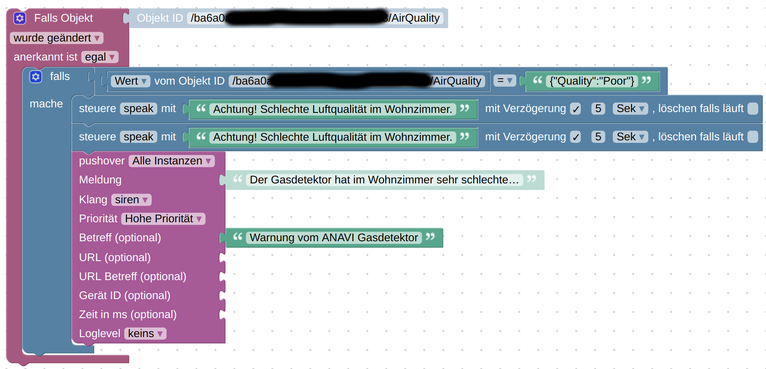

Ein kleines Blockly Script war schnell erstellt. In diesem wird die Änderung des Objektes “AirQuality” nach “Poor” abgefragt und eine Ansage auf zwei Amazon Echos ausgegeben sowie die besagte Pushmeldung via Pushover an unsere Smartphones geschickt:
Javascript-Code:
on({id: 'mqtt.0.hier_die_id_des_sensors.AirQuality', change: "ne"}, function (obj) {
var value = obj.state.val;
var oldValue = obj.oldState.val;
if (getState("mqtt.0.hier_die_id_des_sensors.AirQuality").val == '{"Quality":"Poor"}') {
setStateDelayed("alexa2.0.Echo-Devices.hier_die_id_des_ersten_echo.Commands.speak"/*speak*/, 'Achtung! Schlechte Luftqualität im Wohnzimmer.', 5000, false);
setStateDelayed("alexa2.0.Echo-Devices.hier_die_id_des_zweiten_echo.Commands.speak"/*speak*/, 'Achtung! Schlechte Luftqualität im Wohnzimmer.', 5000, false);
sendTo("pushover", "send", {
message: 'Der Gasdetektor hat im Wohnzimmer sehr schlechte Luftqualität festgestellt.',
sound: "siren",
priority: 1,
title: 'Warnung vom ANAVI Gasdetektor'
});
}
});
Zu guter Letzt ein kleines Video, welches das Zusammenspiel des ANAVI Boards mit ioBroker zeigt. Ich habe den Sensor in dem Beispiel mit dem Gas eines Feuerzeugs getriggert.
Kommentare aus meinem alten Blog
Die folgenden Kommentare wurden am 18. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.
HU GO · Freitag, 22. Januar 2021
Hallo Jan ,
habe mir das Starter Kit bestellt und bin dabei über deinen Eintrag gestolpert.
Da ich unter Anderem den IOBroker schon einige Monate benutze fehlt mir noch das Wissen, wie ich die Daten per MQTT in den IOBroker bringe.Kannst du mir einen Tipp geben ?
Vielen Dank im voraus.Jan · Freitag, 22. Januar 2021
Das ist relativ schnell eingerichtet. Einfach bei iobroker den MQTT Broker/Client Adapter installieren, bei der Instanz die Zugangsdaten konfigurieren und diese bei der Ersteinrichtung des Gas Detektors eintragen.
Wenn alles läuft, findest Du in iobroker bei den Objekten / mqtt direkt die ersten Einträge, hier fragst Du dann z.B. in Deinen Scripten das Objekt “AirQuality” ab.
HU GO · Freitag, 22. Januar 2021
Danke für die schnelle Antwort.
HU GO · Mittwoch, 14. April 2021
Hallo Jan,
nach dem Aufspielen der neuen Firmware ist mir “Air Quality” abhanden gekommen bzw. die anderen Werte aktualisieren sich in MQTT nicht. kannst du helfen?
LGJan · Mittwoch, 14. April 2021
Uh, ich habe die aktuellste Firmware noch gar nicht eingespielt, daher kann ich dazu nicht viel sagen.
Aber schreib den Leon Anavi doch einfach mal an, er ist immer sehr hilfsbereit. Du findest seine Mailadresse auf dieser Seite ganz unten: http://anavi.technology/
Viel Erfolg - und wenn Du damit weiter kommst, schreibst gerne hier in einen Kommentar. Momentan komme ich leider nicht dazu, das Teil mal zu aktualisieren.
