Attack From Mars Virtual Pinball selbstgebaut

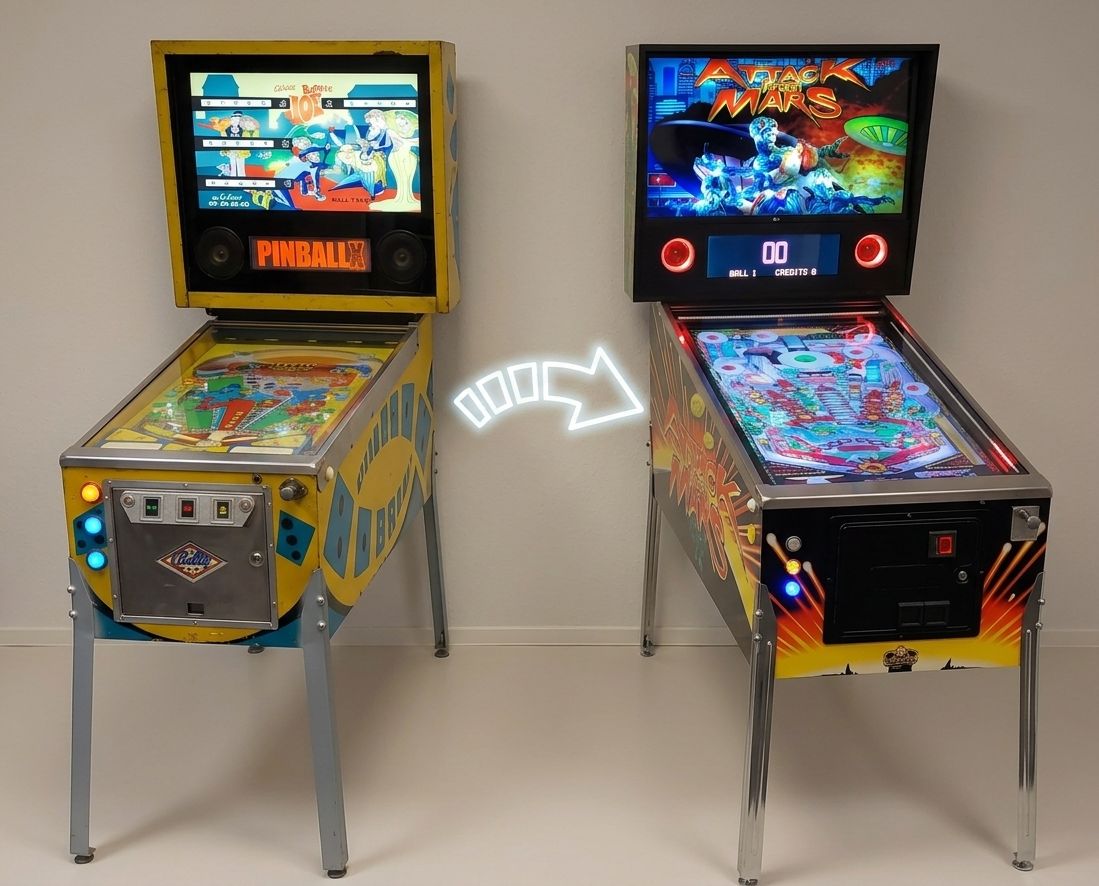

Sacre Bleu! The martians are destroying the Eiffel Tower! Insgesamt sechs Monate Vorbereitung, davon vier Monate Bauzeit und die Flipper-Kiste im “Attack from Mars”-Design steht fertig im Wohnzimmer 🚀 (unten weitere Bilder und ein Video) Ein paar technische Daten: Widebody Cabinet Zuschnitt “Attack from Mars” Pinball Decals Displays: Playfield 43 Zoll 144 Hz 4k iiyama G-Master Red Eagle G4380UHSU-B1 Backglass LG 32MN500M 32 Zoll FHD DMD 14,9 Zoll 14:1 LCD Monitor PC Hardware: Prozessor AMD Ryzen 5 5600G 6x3.90 Ghz Mainboard ASRock B550M Pro4 AMD Dual Channel DDR4 mATX RAM 16 GB Corsair Vengeance LPX DDR4-3600 DIMM CL18 Dual Kit Grafikkarte ASUS TUF RTX 3070 TI OC V2 8 GB DDR6X (2x HDMI, 3x Displayport) Netzteil be quiet! Straight Power 11 ATX 850W 80Plus Gold Datenträger Samsung 980 Pro M.2 NVMe 1 TB Software: Windows 11 Professional, Pinup Popper Frontend, Visual Pinball, Future Pinball, B2S-Server, Direct Output Framework Soundsystem Moody mit Subwoofer und modifizierten Satelliten Belüftung je einmal 140 mm Lüfter und 200 mm Lüfter Schaltnetzteile, je einmal 5 Volt, 12 Volt und 24 Volt Input und Output: Rigmaster (Pinscape)/KL25z für Toys und alle Eingänge mit Erweiterungen Molluks, MiniMOS4, Pincab ROM-Service Teensy Adressable LED Stripe Controller Toys / Ausgänge: 10 Schütze (sechs große für die Bumper, vier “normale” für Flipper und Slingshots) original Williams Replay Knocker R775 25 Volt Shaker Gearmotor TDY-12 Strobo (High Power LED Streifen an Backbox) LED Beleuchtung an Start, Exit, Coin und Launch-Button Adressable LED Stripes um Playfield sowie Speaker Rings Eingänge Coindoor mit 50 Cent Münzprüfer Coindoor-Schalter (erkennt den Service-Mode beim Öffnen der Münztür) Start, Exit, Coin und Launch Buttons Analog Plunger mit 10k Ohm Potentiometer Nightmode Button (zum Ausschalten aller lärmenden Toys) ...

Rigmaster und Toys Es geht langsam in den Endspurt. Der Rigmaster/Pinscape ist geflashed, die Ein- und Ausgänge konfiguriert und eingebaut. Ich habe nach und nach alle Gadgets wie Shaker, Schütze, Knocker usw. eingebaut und verkabelt. Da mir am Rigmaster noch ein paar Ausgänge fehlten (standardmäßig hat er 16 Ausgänge, davon 8 digital und 8 PWM), habe ich ihn mit dem Mollusk und MiniMOS4 von Arnoz erweitert. Ich musste mich ordentlich durch die Dokumentation wühlen, aber alles lief auf Anhieb ohne Probleme. ...

Es werde Licht! Inzwischen sind alle LED Streifen eingebaut und verkabelt. Je ein Streifen befindet sich rechts und links vom Playfield und ein Streifen dahinter. Außerdem gibt es einen Streifen hinter jedem Lautsprecher - die Speaker Rings. Die LEDs in den Streifen sind einzeln adressierbar und unterstützen das Gameplay. Gesteuert werden die LEDs über einen Teensy Controller und dem Direct Output Framework (DOF). Die Lichteffekte sind atmosphärisch den unterschiedlichen Flippertischen angepasst und sorgen so für mehr Immersion beim Spielen. ...

Der BestTong DC 24 Volt Shaker, also der Vibrationsmotor, der in bestimmten Spielsituationen für das passende Feedback sorgt, ist mit knapp einem halben Kilogramm ein echter Klopper. Da ich nicht möchte, dass er sich während eines Spiels losrappelt und durch die restliche Hardware fräst, habe ich ein passendes Gehäuse gedruckt, welches ich bei thingiverse.com gefunden habe und das sich scheinbar in anderen Vpin-Projekten bereits bewährt hat. Der Vibrationsmotor passt dort perfekt hinein und hat passende Durchführungen für die Anschlusskabel. Das Gehäuse habe ich zwischen Seitenwand und dem Subwoofer platziert - dort kann der Motor nicht allzuviel Schaden anrichten, sollte er sich doch einmal lösen. ...

Noch einmal musste ich mit groben Werkzeug an das Gehäuse um den Ausschnitt für die Kaltgeräte-Einbaubuchse zu sägen. Im Cab habe ich eine Master-Slave-Steckdosenleiste verbaut. Der PC hängt am Master-Anschluss und sobald der PC über den Taster eingeschaltet wird, bekommen auch die anderen Gerätschaften wie Monitore, Soundsystem und Schaltnetzteile Strom. Für die Stromversorgung der ganzen Gadgets wie Lüfter, Schütze, Shaker, LED-Streifen usw. habe ich drei Schaltnetzteile, je einmal 5 Volt, 12 Volt und 24 Volt eingebaut und verkabelt. Hierfür musste ich wegen der benötigten Leistung auf entsprechende Dimensionierung achten. Allein für die 5 Volt RGB LED Streifen fließen in meinem Setup mit insgesamt 421 LEDs über 25 Ampere, falls alle LEDs gleichzeitig leuchten. ...

Ich hatte ursprünglich geplant, normale Einbaulautsprecher in die Frontblende neben dem DMD einzubauen, eventuell mit einem LED Ring für die Lichteffekte. Da die Standlautsprecher des verbauten Moody Soundsystem aber nunmal vorhanden sind und für die Größe sehr gut klingen, bin ich auf den Zug von 2safe4you aus dem Flipperforum aufgesprungen und habe mir für die Lautsprecher mit transparenten Filament zwei neue Gehäusefronten 3D-gedruckt, die einerseits vorne plan sind und somit von hinten auf die Frontblende aufgeschraubt werden können und andererseits bereits eine passende Aussparung für den RGB LED Stripe haben. ...

Es sollten nun am Vpin die Decals - also die Aufkleber - an den Seitenteilen und der Stirnseite vom Cabinet und der Backbox angebracht werden. Vor dieser Arbeit hatte ich im Vorfeld großen Respekt, gerade die zwei Decals für die Seitenwand sind mit etwa 133 x 61 cm relativ groß, die Teile sind nicht rechteckig und es gibt diverse Ausschnitte für Kassentür, Buttons etc. ...

Über die Feiertage habe ich mich endlich an die Halterungen für Playfield und Backglass gewagt. Der Monitor für das Backglass hängt an einer Holzplatte. Für das Playfield habe ich einen (eigentlich zwei, aber den ersten habe ich wieder verworfen) Holzrahmen gebaut, der in das Cabinet eingehängt werden kann. Hier musste ich viel messen, damit der Monitor im eingebauten Zustand kurz unterhalb der LED Stripes hängt und das Ganze nicht dem Plunger in die Quere kommt. Der Monitor wiegt eine Menge und meine Frau und ich haben das Teil gefühlte hundert Mal ein- und wieder ausgebaut 😅 ...

Halterung Mainboard Bei meinem ersten Vpin hatte ich das Computer Mainboard mit Abstandshalter auf eine Holzplatte befestigt und die Platte im Cabinet eingebaut. Für dieses Projekt habe ich eine etwas schickere Lösung mit Alu-Profilen gefunden. Die PC Halterung kann ich später mit zwei passenden Winkel im Cabinet verschrauben. ...

Die zweite Lackierung ist fertig, inzwischen steht der Flipper auf eigenen Füßen und nicht mehr auf Holzböcken. Es war etwas Frickelei, die zwei Schraubenlöcher pro Bein passend durch die Gehäuseecke zu bohren, aber irgendwie hat auch das geklappt. Innen in den vier Ecken befindet sich als Gegenstück je ein passender Montagewinkel mit Innengewinde für die Schrauben. Auf die Lüftungslöcher an der Rückseite der Backbox habe ich eine Edelstahl-Gaze angebracht, damit darüber kein Ungeziefer oder Rummel reinkommt. Trotzdem müsste die warme Abluft darüber noch gut abziehen. ...
