Bis auf das Dot Matrix Display (DMD) und ein paar Kleinteile habe ich inzwischen das Material für den VPin zusammen. Anfangs plante ich, das Nudging, also das Rütteln am Gehäuse zum Beeinflussen der Kugel, mit zwei weiteren Tastern neben den Flipper-Tastern zu realisieren. Es gibt zwar verschiedene Ansätze für echtes Nudging, z.B. mit Quecksilberschalter, die aber schwer zu kalibrieren sind und in keinem Forum habe ich bisher von einer wirklich zufriedenstellenden Lösung gelesen.
Außerdem sollte anstatt eines Plungers (Kugelabschuss-Stange) lediglich ein Taster zum Abschießen der Kugel eingebaut werden. Dann stieß ich allerdings im Flipper-Forum auf eine interessante Lösung von Michael (Meier1971), der einen interessanten All-In-One Controller entwickelte. Als Michael schrieb, von diesem Controller eine Mini-Version “PinAna 1” lediglich mit Analog-Plunger und Nudging zu entwickeln, war ich für einen Beta-Test sofort zu haben.

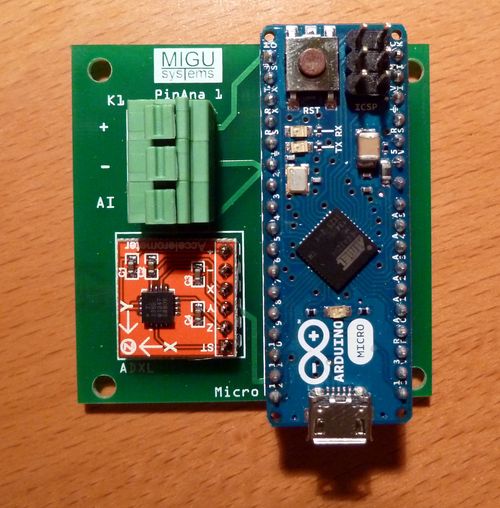

Die kompakte Platine ist mit einem Arduino Micro sowie einem Beschleunigungssensor bestückt und hat neben einem USB-Anschluss lediglich 3 Anschlüsse für ein analoges Poti. Als Poti wird am besten ein längeres 10k Schiebe-Poti aus dem Studiobereich verwendet, welches mechanisch am Plunger befestigt wird. Der Controller kalibriert sich beim Einschalten selbst - lediglich in Visual Pinball unter “Preferences -> Keys -> Plunger” müssen die Funktionen einmalig aktiviert und konfiguriert werden.
Je nach verwendetem Flipper-Tisch kann nun der Plunger gezogen und losgelassen werden - oder bei Tischen mit automatischem Abschuss kurz gedrückt werden. Unten findet ihr ein Video von mir mit der losen Platine im nicht eingebauten Zustand sowie ein Video des PinControl 1 von Michael im eingebauten Zustand (Plunger und Nudging werden ab 3:15 Minuten gezeigt, diese Funktionen werden von der kleinen Version PinAna 1 unterstützt).
Michael sucht momentan nach einem Vertriebsweg für beide Controller - die kleine Version “PinAna 1” für Plunger und Nudging wird vermutlich bei ca. 90,- Euro liegen - dafür bekommt man eine sehr gute, funktionierende Lösung inklusive ausführlicher Bedienungsanleitung. Bei Interesse wendet euch über das Forum an ihn oder direkt per eMail: meier1971@online.de.
Besten Dank schon mal an Michael für die Unterstützung!
Kommentare aus meinem alten Blog
Die folgenden Kommentare wurden am 26. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.
Hans De Geytere · Mittwoch, 23. März 2016
Hi Jan, what is the difference between Pinana1 & PinControl1 ?
Jan · Mittwoch, 23. März 2016
The PinControl1 includes an acceleration sensor for analog nudging, one input for an analog plunger, 10 digital inputs (for the buttons) and 7 outputs (for light control, force feedback, …).
The PinAna1 has only the acceleration sensor and the input for the analog plunger. So you’ll need and iPac for the button inputs and the LedWiz with 32 Outputs for all the gadgets, light control and force feedback.
Hans De Geytere · Mittwoch, 23. März 2016
Thank you for you r reply Jan, it’s clear now. I will have a look what I need. Of course the PinControl1 has a lot I need : buttons, analog nudging, analog plunger, inputs for buttons & outputs for 7 contractors. I would however need an extra LedWiz for LED flashers & shaker motor and such.
Jan · Mittwoch, 23. März 2016
Yes, you’re right. That’s the reason why I installed a LedWiz what is a VPIN standard since many years with a separate iPac and PinAna1.
Anonymous · Dienstag, 29. März 2016
Good Morning Jan,
I like to buy a PinControl 1 !. Where I can do it ?
BastiHans · Dienstag, 29. März 2016
Basti : you can order from http://www.vpin-shop.de/ :)
Snaan · Dienstag, 03. Mai 2016
Leider nur auf Anfrage im vpin shop erhältlich. habe heute eine anfrage gestellt mal gespannt bis wann was kommt.
😕Jan · Dienstag, 03. Mai 2016
Hm, ansonsten wendet euch doch einfach mal an den Entwickler der Platine, “Meier1971” aus dem Flipper-Forum:
http://www.flippermarkt.de/community/forum/showthread.php?t=141086Hans De Geytere · Dienstag, 03. Mai 2016
I did so too, but he couldn’t help me ; finally I’ve found a 20 EUR board that can do the nudging & the plunger : NXP Semiconductors FRDM-KL25Z Developmentboard (Conrad product number 443897). See “Pinscape” : https://developer.mbed.org/users/mjr/code/Pinscape_Controller/wiki/Homepage . I use it, together with the same potentiometer as Jan uses & it works like a dream ! 8):idea:
Jan · Dienstag, 03. Mai 2016
Thanks Hans! I think this will help other users with their build! :)
Michael · Dienstag, 07. Juni 2016
Sounds good Hans, I would like to try this too. So I just need the NXP Board and the Ptentiometer?
Hans De Geytere · Dienstag, 07. Juni 2016
Indeed, it works great ! Especially for that price compared to a digital plunger :)
Michael · Dienstag, 07. Juni 2016
Thanks for your reply, then I will try that too. hope the described programming of the board is not too hard to manage :)
Jan · Mittwoch, 04. Mai 2016
Angeblich sind in den nächsten Tagen wieder welche verfügbar. Laut flippermarkt.de kommt der Sven vom vpin-shop scheinbar mit dem Löten nicht hinterher.
Thomas aus Nürnberg · Montag, 22. August 2016
Hi Jan! Danke für die Zusendung deiner Einstellungen (Gain 400% / Deadzone um die 5%):D! Ich habe sie mal eingestellt und sie funktionieren ganz gut. Aber das Nudging verhält sich bei mir etwas unerwartet. War auch der eigentliche Grund für meine erste Kontaktaufnahme. Wenn ich den Flipper rechts anstoße bewegt sich die Kugel je nach Stoßstärke mehr oder weniger auf den rechten Flipper zu. Passt also. Stoße ich den Flipper links an, bewegt sich die Kugel auch auf den rechten Flipper zu, nie auf den linken. Ich hab schon mit X Einstellungen und auch mit 90 Grad drehen des PinAna1 herumprobiert - selbes Ergebnis. (Ich sende dir mal per Mail ein kurzen Videoclip der das zeigt, kannst du gerne posten, wenn das Sinn macht). Hast du mit so einem Problem Erfahrungen?
(Wenn ich das Board in der Hand deutlich nach links bewege, geht die Kugel am Schirm nach rechts und bleibt dort. Bewege ich es in der hand deutlich nach recht geht die Kugel nur kurz nach links, dann wieder nach rechts. Ich verstehe nicht, wieso das Board sich bei links/rechts Bewegungen unterschiedlich zu verhalten scheint)
Jan · Dienstag, 23. August 2016
Ah, jetzt mit dem Video verstehe ich Dein Problem - und ganz ehrlich, ich habe keine Ahnung wie das kann. Auf jeden Fall ist das nicht das normale Verhalten des PinAna, das kenne ich anders.
Vielleicht willst Du mal auf flippermarkt.de nachhaken, ob jemand das Problem schon einmal hatte. Außerdem tummelt sich dort ja der Entwickler des PinAna/Pincontrol (Meier1971) sowie der djjoke (vpin-shop.de)?
Kann Dir da leider nicht weiter helfen…
