Nach einer Sommerpause geht es nun wieder mit dem VPIN weiter. Vorletzte Woche traf endlich das PinLED DMD (Dot Matrix Display) für die Highscore-Anzeige ein. An dieser Stelle nochmal danke an Sven Bernhardt vom vpin-shop.de für die tolle Unterstützung bei der Beschaffung. Das DMD wird über die PinDMD V2 Platine per USB an den PC angeschlossen und zukünftig unterhalb des Backglass-Monitors in der Backbox montiert. Mit dem DMD ergibt sich ein realeres Flipper-Feeling als mit einem normalen Monitor, aber die Hardware hat auch ihren Preis.

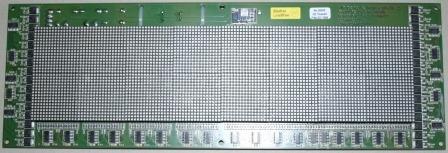

PinLED DMD Dotmatrix Display

Anfangs hatte ich noch Probleme mit der Installation der USB-Treiber für das PinDMD - scheinbar kommt die Platine nicht mit den USB 2.0 und USB 3.0 Ports von neueren Mainboards klar. Abhilfe schaffte hier eine zusätzliche USB-Steckkarte mit Via-Chipsatz - damit klappte es perfekt.

Anbei ein erstes Video des Monitor-Setups. Das Playfield liegt lose auf dem Tisch, dahinter stehend der Backglass-Monitor und rechts das DMD.

Kommentare aus meinem alten Blog

Die folgenden Kommentare wurden am 29. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.

Ingo · Samstag, 22. April 2017

Wie waurde das LED DMD angeschlossen?

Jan · Sonntag, 23. April 2017

Hallo Ingo!
Es wird per PinDMD V2 per USB am PC angeschlossen. Inzwischen gibt es scheinbar den PinDMD V3:
http://www.pindmd.com/

lothar · Samstag, 07. Oktober 2017

wie bekomme ich den Strom auf das Display

Jan · Samstag, 07. Oktober 2017

Es war ein Anschlusskabel für die Stromversorgung beim LED DMD dabei. Damit bin ich direkt an das Netzteil gegangen.

Attila · Samstag, 06. April 2019

Hallo Jan, echt cooles Projekt und sehr sauber dokumentiert. Bin mir schon seit längerem am überlegen ob ich mir auch einen bauen soll, durch den Zukauf von einem potenten Laptop ist mein i7/ GTX1080 PC überflüssig. Zum verkaufen krieg ich zuwenig, was mach ich mit der Hardware? Genau, einen Flipper PC.

Ich hätte noch Fragen an dich die du mir vielleicht beantworten kannst:

1. Müssen die 27" und 40" Bildschirme im Optimalfall “glare” oder “matt” sein? Habe noch n potenten 27" LCD BenQ Rowe aber matt und nicht glare. Zudem “nur” 2k Auflösung. Ich möchte mein VPin Spielbildschirm 4K machen. Ich denke die 1080GTX sollte dafür reichen, was meinst du? Soll ich überhaupt noch n 2K Bildschirm verwenden für den oberen Bereich?

2. Habe noch keinen Plan betr. DMD. Es gibt ja orange, aber ich habe VPins gesehen die orange oder grün oder sonst eine Farbe hatten als 3ten Bildschirm. Ich glaube nicht, dass es DMD waren, aber ich habe keinen anderen Bildschirm in der Grösse vür VPins gesehen

3. Power On/Off: Ich würde gerne einen Hauptschalter machen unterhalb des Flippers. Wie mach ich das mit dem herunterfahren des PCs ohne Keyboard/Maus?

4. Was für ein Plexiglastyp soll ich als Tisch-Abdeckung kaufen? Welche Dicke? Glanz oder entspiegelt (falls es das gibt)

Herzliche Grüsse aus der Schweiz
Attila

Jan · Sonntag, 07. April 2019

Hallo Attila, danke für Deinen Kommentar!
Mal kurz ein paar Einschätzungen, die aber keinen Anspruch auf Aktualität haben, da ich mich schon etwas länger nicht mehr mit dem Thema beschäftigt habe und sich in den letzten 2-3 Jahren einiges getan hat.
1) Bei mir war der Backglass-Monitor matt und der große Bildschirm glare und so passte es perfekt. Den Hauptbildschirm würde ich immer glare nehmen (und die Fernseher sind ja eh meistens so ausgeführt). Beim Backglass ist es wohl nicht so wichtig. Beide Glotzen haben nur HD Auflösung gehabt und ich war absolut zufrieden damit, aber auch da hat sich in den letzten Jahren einiges getan und ich selbst konnte leider nie einen Vpin in 4K spielen und vergleichen.
2) Viele VPin-Bauer nehmen einen dritten, kleinen VGA Monitor als DMD, der etwas tiefer eingebaut wird. Die DMD-Anzeige kann auf dem Monitor passend verschoben werden. Muss aber sagen, dass ich jederzeit wieder ein richtiges DMD nehmen würde, die LEDs sind einfach heller und intensiver.
3) Du kannst den PC ganz bequem über das Menü des PinballX Frontend herunterfahren (die Bedienung erfolgt halt über die Buttons) und im Anschluss den Hauptschalter betätigen.
4) Die Flipperscheibe war ja bei meinem alten Little Joe Flipper bereits dabei - und auch schon recht abgeschmackt und etwas verkratzt. Das fand ich aber halt ziemlich cool, man durfte dem Cab das Alter ruhig ansehen. Für das Backglas habe ich bei https://www.plexiglas-shop.com/de die Sorte “PLEXIGLAS® GS (allround), Platte, Farblos 0F00 GT” in 6 mm Dicke genommen und war damit sehr zufrieden. Als Flipperscheibe solltest Du auf jeden Fall Glas entspiegelt nehmen, schau z.B. mal hier: https://pu-parts.com/entspiegelte-flipper-scheibe_2
Glas deswegen, weil Du Plexiglas sofort zerkratzt hast. Man stellt ja auch mal was darauf ab oder die Leute lehnen sich drauf.

Ansonsten kann ich Dir einen Blick ins Flipperforum empfehlen, da hatte ich seinerzeit etliche Antworten auf meine Fragen zum VPin-Bau bekommen: https://www.flippermarkt.de/community/forum/forums/virtuelle-flipper.105/

Viel Erfolg mit Deinem Projekt!

Jan-Malte · Mittwoch, 03. April 2024

Moin, kannst Du evtl. noch ein Tut. machen wie das DMD angeschlossen und angsteuert wird?

Jan · Mittwoch, 03. April 2024

Moin Jan-Malte, was die echten DMDs betrifft, bin ich inzwischen raus, aber wie es aussieht, laufen die inzwischen direkt per USB: https://virtuapin.net/index.php?main_page=product_info&cPath=6&products_id=283

Allerdings werden inzwischen sehr häufig TFT DMDs verwendet, die halt ganz normal als Monitor laufen. So habe ich es bei meinem neuen VPin auch gemacht: https://blog.klomp.de/escucos-vpin/die-pc-hardware-ist-da (intern – Pfad anpassen)

Jan-Malte · Donnerstag, 04. April 2024

super, ich danke dir. denke dann werde ich das mit dem kleinen tft machen.
