Letzte Nacht bin ich ein ganzes Stückchen weiter gekommen. Für die analoge Plunger-Funktionalität (Abschussfeder) musste ich mir eine Konstruktion basteln, mit der das 10k Ohm Potentiometer parallel zum Plunger gehalten und der Schieber des Potis vom Plunger mitgezogen wird. Mit zwei Kunststoff-Scheiben, in die ich einen Schlitz gesägt habe, in die wiederum der Schieber hineinpasst, klappt das hervorragend. Eine Schraube der Plunger-Befestigung habe ich durch eine Gewindestange ersetzt, auf die ich mit Zweikomponenten-Epoxy-Kleber das Poti geklebt habe - das hatte ich mir beim Sven von konsolenhal.de abgeguckt. Nun lässt sich in den Spielen die Abschussfeder für Skill-Shots genau positionieren. Wenn man dagegen den Plunger drückt, wird ein “Enter” ausgelöst, was bei einigen Tischen wie z.B. “Iron Man” den Kugel-Abschussbutton darstellt. Diesen extra Button konnte ich mir deshalb sparen.
Das Potentiometer ist übrigens am PinAna 1 Controller angeschlossen, der mit seinem Beschleunigungssensor gleichzeitig analoges Nudging bietet. Zum PinAna 1 und dem großen Bruder Pincontrol 1 hatte ich bereits was geschrieben.
Hier ein paar Fotos von der Konstruktion und ganz unten ein kleines Demo-Video, in dem man die Funktion sehen kann:

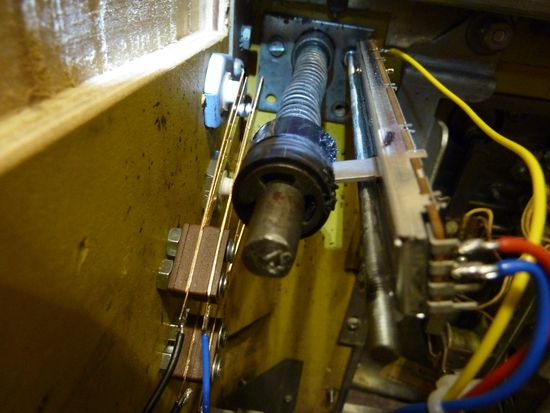

Analoger Plunger mit 10 k Potentiometer Frontansicht
Ein großes 10k Ohm Potentiometer parallel zum Plunger (Abschussfeder) des Flippers im Kombination mit der Platine PinAna1 bzw. Pincontrol 1 sorgt für die Analog-Digital-Umsetzung des Plungers zur Flipper-Emulation.
Kommentare aus meinem alten Blog
Die folgenden Kommentare wurden am 29. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.
Micha · Montag, 04. April 2016
Hi, darf man fragen welche Gewindestange für die Befestigung des Poti benötigt wird? M4, M5 oder gar Zoll? Danke
Jan · Montag, 04. April 2016
Na klar darf man fragen - ich habe 4 mm Gewindestange genommen und auf der Front entsprechende 4 mm Hülsenschrauben zum festziehen.
Thomas · Donnerstag, 01. Oktober 2020
Hallo Jan, ich bin gerade dabei mir nach und nach alle Teile für einen VPIN zuzulegen. Zeitgleich versuche ich auch zu verstehen, was ich wirklich benötige und was ein Upgrade ist. Ich habe mir bei vpin-shop die PinControl1 bestellt. War endlich wieder lieferbar. Brauche ich aber trotzdem noch einen I-Pac Tastaturencoder und einen LED-Wiz 32 Port? Würde nicht auch ein PinControl1 für einen Aufbau reichen?
Gruß ThomasJan · Donnerstag, 01. Oktober 2020
Hallo Thomas! Den I-Pac Encoder kannst Du Dir sparen, da das PinControl1 entsprechende Eingänge für Taster bereitstellt. Ob Du den LED-WIZ einsparen möchtest, hängt davon ab, wieviele Geräte (Schütze, LEDs usw.) Du ansteuern möchtest. Mir wären die 7 Ausgänge viel zu wenig. Da ich eh nur den PinAna1 genutzt habe, bin ich um das LED-WIZ eh nicht drumherum gekommen. Und mit dem habe ich alle 32 Ausgänge ausgereizt.
Thomas · Donnerstag, 01. Oktober 2020
Hallo Jan, danke für die schnelle Antwort. Sowas hatte ich mir fast gedacht. Mal sehen ob ich mir das LedWiz auch bestelle. Kommt ja so einiges zusammen. Gruß Thomas
