Es geht in den Endspurt! In den letzten Tagen habe ich die zwei weiteren Lüfter in die Rückwand der Backbox eingebaut. Die Luft wird nun durch die zwei Lüfter unten am Flippergehäuse angesogen und oben an der Backbox wieder rausgeblasen. Außerdem wurde der 32 mm Forstner-Bohrer geliefert, sodass ich die Abdeckungen der 5 RGB Flasher in das dafür vorgesehene Brett einbauen konnte. Die RGB LEDs habe ich mit Wärmeleitkleber auf die Kühlkörper geklebt, mit den Vorwiderständen auf das Brett montiert und anschließend verkabelt und am LedWiz angeschlossen. Die 5 LEDs benötigen am LedWiz insgesamt 15 Anschlüsse, jeweils für jede Farbe einen. Die Lautsprecher-Abdeckungen sind vorne ebenfalls dran, sodass die Kiste optisch nun fertig ist.
Noch ein paar Kleinigkeiten und dann kann der Flipper endlich nach unten in das Wohnzimmer umziehen :)

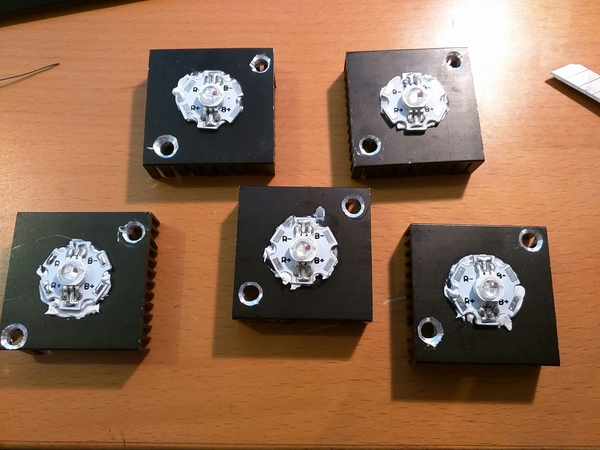

RGB Flasher LEDs auf Kühlkörper geklebt

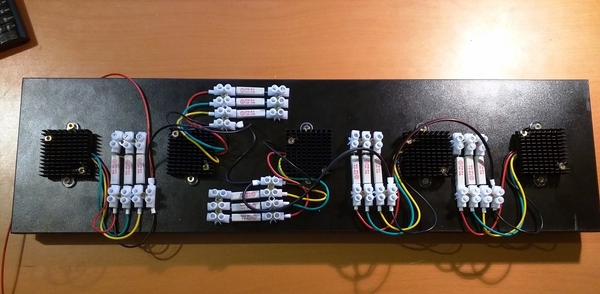

Flasher LEDs auf Brett montiert und mit Vorwiderständen verkabelt

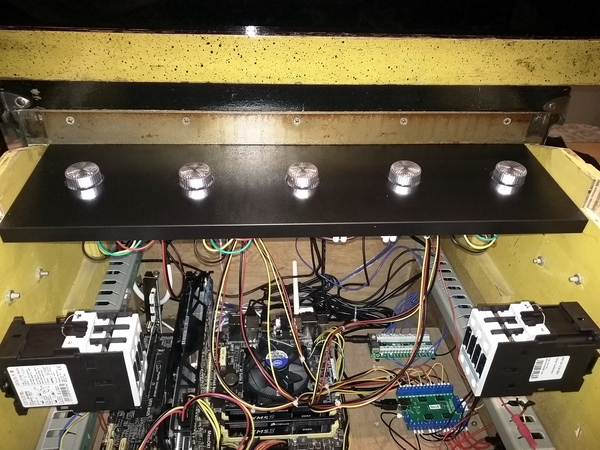

Holzbrett mit Flasher-LEDs montiert im Flipper Gehäuse

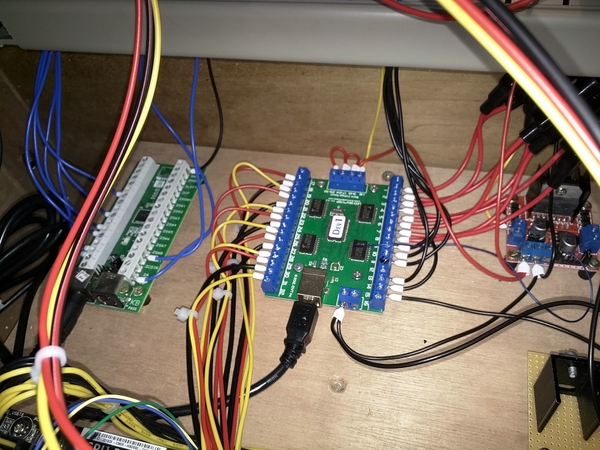

LedWiz bis auf einen Port voll verkabelt
Kommentare aus meinem alten Blog
Die folgenden Kommentare wurden am 30. September 2026 aus meinem alten Joomla-Blog übernommen und sind hier archiviert. Scrolle nach unten zum Kommentieren.
Achim · Dienstag, 15. September 2015
Hi Jan, wie hast du die Flasher verlötet(Polung)? In einem anderen Tutorial wurde gesagt, dass der Pluspol zusammen gefasst wird und die einzelen LED über den Minuspol vom LEDWIZ gesteuert werden. Ist es aber nicht gerade umgekehrt? Grüße Achim
Jan · Dienstag, 15. September 2015
Hallo Achim! Das ist schon richtig - das Ledwiz steuert immer nach Masse, also den Minuspol. Alle Gerätschaften, die am Ledwiz angeschlossen werden, müssen daher auf der anderen Seite nach Plus angeklemmt werden. Du kannst also die LED-Flasher mit der Anode (Pluspol) zusammen an Plus klemmen und die Kathode (Minuspol) geht jeweils an einen der Ledwiz-Klemmen. Da Du vermutlich ebenfalls RGB-Flasher verwendest, hast Du pro LED drei einzelne Kathoden (je eine für die Farbe rot, grün, blau) die an das Ledwiz gehen.
Achim · Mittwoch, 23. September 2015
Hallo Jan, lt. deiner Aufstellung verwendest du 33Ohm-Vorwiderstände. Wenn ich nun die Werte in die Formel(U=R*I , U=33*0,35) einsetze, komme ich auf einen Spannungsabfall von über 11 V. Laufen da die Flasher noch oder ist das wieder der klassische Fall wo Theorie und Praxis auseinanderfallen?
Gruß
AchimJan · Mittwoch, 23. September 2015
Das passt schon, zumindest für die LEDs, die ich gekauft hatte. Da wird über die Widerstände ordentlich Leistung verbraten und sie werden bei Dauerleuchten durchaus warm. Wie Du die Widerstände auswählst, hängt natürlich von den von Dir verwendeten LEDs ab. Hier findest Du einen Widerstandsrechner: http://www.leds.de/Widerstandsrechner/
